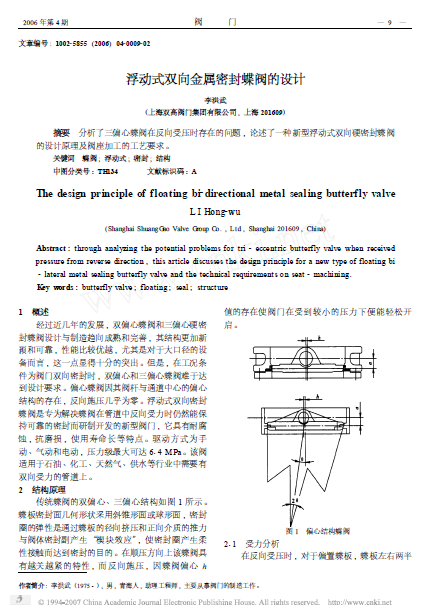

浮動式雙向金屬密封蝶閥的設計
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 摘要 分析了三偏心蝶閥在反向受壓時存在的問題, 論述了一種新型浮動式雙向硬密封蝶閥
的設計原理及閥座加工的工藝要求。
關鍵詞 蝶閥; 浮動式; 密封; 結構
中圖分類號: TH134 文獻標識碼: A
1 概述
經過近幾年的發展, 雙偏心蝶閥和三偏心硬密
封蝶閥設計與制造趨向成熟和完善, 其結構更加新
穎和可靠, 性能比較優越, 尤其是對于大口徑的設
備而言, 這一點顯得十分的突出。但是, 在工況條
件為閥門雙向密封時, 雙偏心和三偏心蝶閥難于達
到設計要求。偏心蝶閥因其閥桿與通道中心的偏心
結構的存在, 反向施壓幾乎為零。浮動式雙向密封
蝶閥是專為解決蝶閥在管道中反向受力時仍然能保
持可靠的密封而研制開發的新型閥門, 它具有耐腐
蝕, 抗磨損, 使用壽命長等特點。驅動方式為手
動、氣動和電動, 壓力級最大可達614 MPa 。該閥
適用于石油、化工、天然氣、供水等行業中需要有
雙向受力的管道上。
2 結構原理
傳統蝶閥的雙偏心、三偏心結構如圖1 所示。
蝶板密封面幾何形狀采用斜錐形面或球形面, 密封
圈的彈性是通過蝶板的徑向擠壓和正向介質的推力
與閥體密封副產生“楔塊效應”, 使密封圈產生柔
性接觸而達到密封的目的。在順壓方向上該蝶閥具
有越關越緊的特性, 而反向施壓, 因蝶閥偏心h
值的存在使閥門在受到較小的壓力下便能輕松開
啟。 ...
