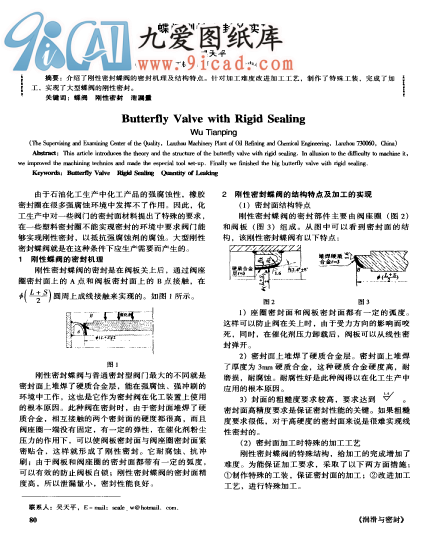

  • 蝶閥剛性密封的實現
  • 摘要:介紹了剛性密封蝶閥的密封機理及結構特點。針對加工難度改進加工工藝,制作了特殊工裝,完成了加
    l 工,實現了大型蝶閥的剛性密封。
    關鍵詞:蝶閥剛性密封泄漏量

    由于石油化工生產中化工產品的強腐蝕性,橡膠
    密封圈在很多強腐蝕環境中發揮不了作用。因此,化
    工生產中對一些閥門的密封面材料提出了特殊的要求,
    在一些塑料密封圈不能實現密封的環境中要求閥門能
    夠實現剛性密封,以抵抗強腐蝕劑的腐蝕。大型剛性
    密封蝶閥就是在這種條件下應生產需要而產生的。
    1 剛性蝶閥的密封機理
    剛性密封蝶閥的密封是在閥板關上后,通過閥座
    圈密封面上的A點和閥板密封面上的B點接觸,在
    / r . 、
    l J圓周上成線接觸來實現的。如圖l所示。
    圖1
    剛性密封蝶閥與普通密封型閥門最大的不同就是
    密封面上堆焊了硬質合金層,能在強腐蝕、強沖刷的
    環境中工作,這也是它作為密封閥在化工裝置上使用
    的根本原因。此種閥在密封時,由于密封面堆焊了硬
    質合金,相互接觸的兩個密封面的硬度都很高,而且
    閥座圈一端沒有固定,有一定的彈性,在催化劑粉塵
    壓力的作用下,可以使閥板密封面與閥座圈密封面緊
    密貼合,這樣就形成了剛性密封。它耐腐蝕、抗沖
    刷;由于閥板和閥座圈的密封面都帶有一定的弧度,
    可以有效的防止閥板自鎖;剛性密封蝶閥的密封面精
    度高,所以泄漏量小,密封性能良好。 ...
