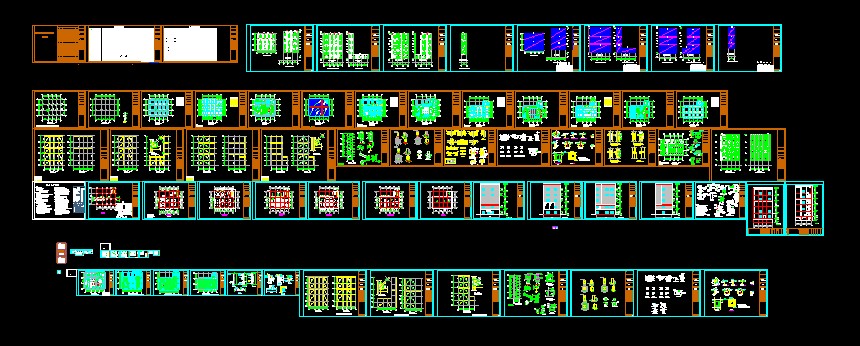

巴基斯坦飼料項目
  • 該文件為dwg格式
  • 文件大小: 2.5 MB
  • 下載次數
  • 文件評級
  • 更新時間:2014-10-12
  • 發 布 人: 1419745246
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 巴基斯坦飼料項目
  • 一、設計依據
    1、建設單位提供的設計任務書;
    2、設計單位與建設單位簽訂的設計合同:
    3、工藝設備及洞孔布置圖
    4、有關規范:工程建設強制性條文;
    《建筑設計防火規范》GB50016-2006
    《民用建筑設計通則》50352—2005
    《廠房建筑模數協調標準》GBJ6-86等;
    二、工程概況
    1、工程名稱:主車間
    2、建設地點:巴基斯坦
    3、建設單位:Dawood Feeds (pvt) LTD in Pakistan
    4、建筑面積:2025平方米,占地面積400平方米,層數:5層。主體建筑高度:33.4米。結構類型:鋼框架結構。建筑物抗震設防烈度: 度。
    5、建筑物的合理使用年限:50年
    6、建筑物的耐火等級為:二級;火災危險性等級:丙類(飼料廠房)
    7、屋面防水等級:III級。
    三、標高、尺寸單位
    1、標高:本工程室內外高差200,±0.000設計標高相對應地勘的假定高程見結構。
    2、本工程尺寸單位:標高以“米”為單位,其余以“毫米”為單位。
    四、工程做法
    1、墻身:外墻部分為900型單層彩鋼板。內墻及一層外墻采用輕質材料,甲方自定。
    2、地面:自下而上為素土夯實,150厚碎石墊層,150厚C20混凝土墊層,純水泥漿一道,12厚1:2.5水泥砂漿找平層,13厚1:1.5水泥砂漿面層壓光。
    3、樓面:三層樓面為現澆混凝土組合樓面,其他層花紋鋼板。
    4、屋面板:采用0.476mm厚鍍鋅彩鋼板,紅色,板型:YX51-380- 760型防水等級為Ⅲ級
    5、內墻(磚墻)飾面:15厚1:1水泥石灰砂漿達打底,10厚1:2水泥砂漿抹面,內墻涂料刷白兩道。
    6、外墻面(磚墻):20厚1:3水泥砂漿分層抹平,白水泥滿批膩子二道,砂光后,高級彈性外墻涂料,顏色詳立面。 ...
