垂直皮帶機
  • 該文件為dwg格式
  • 文件大小： 1.31 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-14
  • 發 布 人： 1419745246
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

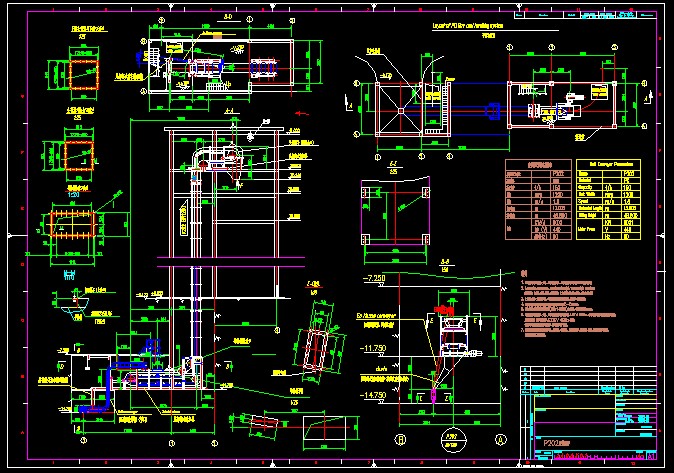

  • 垂直皮帶機

  • 垂直皮帶機
    說明
    1、垂直膠帶機的頭部漏斗，頭部、尾部鏈式清掃器、尾部鏈式清掃器的溜槽均隨垂直膠帶機供貨；
    2、除塵口法蘭包括上法蘭和下法蘭，上法蘭是用鋼板或扁鋼焊接，下法蘭用角鋼焊接，隨機提供法蘭連接緊固件，含螺栓、螺母、墊圈。現場安裝時，上法蘭與除塵管吸塵罩焊接，法蘭尺寸見本圖；
    3、頭部漏斗落料口采用法蘭連接，連接緊固件隨垂直膠帶機供貨，法蘭開口尺寸見本圖；
    4、尾部鏈式清掃器的落料溜槽與埋刮板輸送機接口法蘭見C-C法蘭視圖；
    5、垂直膠帶機頭部漏斗要求設不銹鋼(0Cr18Ni9)耐磨襯板，襯板厚度為6mm；
    6、垂直膠帶機的驅動裝置、頭部、尾部鏈式清掃器的供電電壓為440V，60Hz，在選用相應部件時需滿足電源的要求；膠帶機的跑偏、打滑的電源為AC220V 60Hz，兩相；制造廠在選用部件時需考慮電源要求，并返回相關電氣資料。
    7、垂直膠帶機供貨商需返回膠帶機頭部、尾部張力、荷載資料、地腳基礎要求、開孔要求，頭部、尾部鏈式清掃器地腳，張緊裝置重量以及吊掛要求。 ...
