3x3m閘門結構圖
  • 該文件為dwg格式
  • 文件大小： 175.74 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-19
  • 發 布 人： 1419745246
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

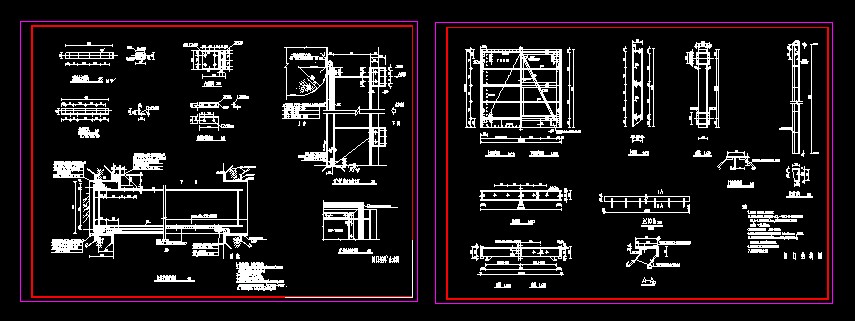

  • 3x3m閘門結構圖

  • 技術要求
    1.圖中高程以米計, 其余尺寸均以毫米計.
    2.所有鐵件切割邊均要求平整無毛刺`銳棱倒鈍`止水鐵件及主`側滑塊鐵件噴砂除銹后,噴鋅防腐`面涂氯化橡膠漆二度.
    3.止水橡皮規格按防100產品選用.
    4.所有螺栓連接均須配置相應直徑平墊圈,.
    5.門槽軌道`底檻及止水安裝工作面不平度`垂直度`水平度等要求,按《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-94執行 .
    6. 門體制作前應放1:1大樣,止水長度可據實際情況調整.

    技術要求
    1.制圖單位:高程以米計.其余以毫米計.
    2.閘門設計水位差為6.92米,選用一臺QL-100KN手電兩用螺桿啟閉機 啟閉,共一臺.初定螺桿長13.1m,具體長度由廠家現場確定.門底正常開啟底高 2.10m.
    3.門體結構材料Q235 ,焊條E4303.
    4.焊縫:對接焊縫要求與鋼板等強度;貼角焊縫厚度 hf=8mm ,連續滿焊.
    5.門體表面及埋件臨水面除銹噴鋅0.2mm厚防腐,面涂氯化橡膠漆二度.活動門檔除銹后,刷紅丹底漆`銀灰面漆各二度.
    6.活動門檔用M20X500對銷螺栓與閘墩連接.
    7.門體制作前應放1:1大樣. ...
