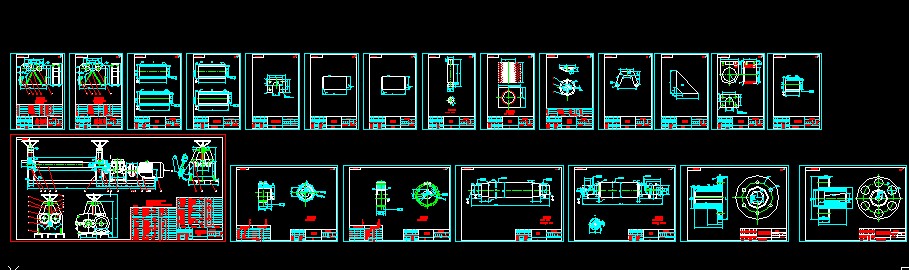

JBJ1600卷板機(套圖)
  • 該文件為dwg格式
  • 文件大小: 364.6 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-10-20
  • 發 布 人: 1419745246
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • JBJ1600卷板機(套圖)
  • JBJ1600卷板機(套圖)
    三輥卷板機
       三輥卷板機是目前最普遍的一種卷板機。利用三輥滾彎原理,使板材彎曲成圓形,圓錐形或弧形工作。
       1.對稱三輥卷板機特點
    結構簡單、緊湊,質量輕、易于制造、維修、投資小、兩側輥可以做的很近。形成較準確,但剩余直邊大。一般對稱三輥卷板機減小剩余直邊比較麻煩。
       2.不對稱三輥卷板機特點
    剩余邊小,結構簡單,但坯料需要調頭彎邊,操作不方便,輥筒受力較大,彎卷能力較小。所謂理論剩余直邊,就是指平板開始彎曲時最小力臂。其大小與設備及彎曲形式有關。   對稱式三輥卷板機剩余直邊為兩下輥中心距的一半。但為避免板料從滾筒間滑落,實際剩余直邊常比理論值大。一般對稱彎曲時為板厚6~20倍。由于剩余直邊在校圓時難以完全消除,所以一般應對板料進行預彎,使剩余直邊接近理論值。
       不對稱三輥卷板機,剩余直邊小于兩下輥中心的一半,如圖2.2所示,它主要卷制薄筒(一般在32×3000以下)。   它有四個輥,上輥是主動輥,下輥可上下移動,用來夾緊鋼板,兩個側輥可沿斜線升降,在四輥卷板機上可進行板料的預彎工作,它靠下輥的上升,將鋼板端頭壓緊在上、下輥之間。再利用側輥的移動使鋼板端部發生彎曲變形,達到所需要。
       它的特點是:板料對中方便,工藝通用性廣,可以校正扭斜,錯邊缺陷,可以既位裝配點焊。但滾筒多。質量體積大,結構復雜。上下輥夾持力使工件受氧化皮壓傷嚴重。兩側輥相距較遠,對稱卷圓曲率不太準確,操作技術不易掌握,容易造成超負荷等誤操作。
    2.2 方案的確定
       通過上節方案的分析,根據各種類型卷板機的特點,再根據三輥卷板機的不同類型所具有的特點,最后形成我的設計方案,12×2000對稱上調三輥卷板機。
       雙輥卷板機不需要預彎、結構簡單,但彎曲板厚受限制,只適合小批量生產。四輥卷板機結構復雜造價又高。雖然三輥卷板機不能預彎,但是可以通過手工或其它方法進行預彎。
    2.3本章小結
    通過幾種運動方案的分析,雙輥卷板機雖然不需要預彎,但只適合小批量生產,而且彎曲板厚受限制。四輥卷板機通用性廣,但其質量體積大而且操作技術不易掌握。對稱三輥卷板結構簡單、緊湊、質量輕、易于制造等優點。經過相比較下最終決定采用三輥卷板機 ...
