補償孔測量儀全套圖紙

文件大小： 362.84 KB
下載次數：0
文件評級：
更新時間：2014-10-25
發 布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

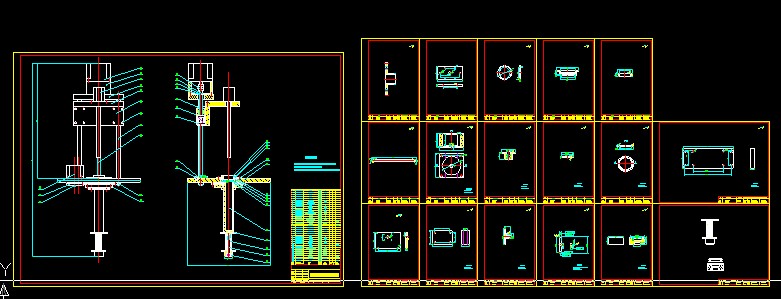

補償孔測量儀全套圖紙
技術要求
1.安裝元件前，應檢查零件性能、質量；
2.各元件安裝位置作標記；
3.所有元器件安裝孔及緊固件根據實物配置。

37 JZ11-0801-17 齒輪2 1 45 　　
36 JZ11-0801-16 壓緊螺母 1 Q235 　　
35 JZ11-0801-15 套筒2 1 45 　　
34 JZ11-0801-14 襯套 1 45 　　
33 JZ11-0801-13 工作臺 1 45 　　
32 JZ11-0801-12 滾珠片 1 45 　　
31 GB/T56-1988 彈性擋圈3 1 65Mn 　　
30 GB/T56-1988 角接觸球軸承 1 　　　
29 JZ11-0801-11 套筒1 1 45 　　
28 　制動主缸 1 HT200 　　
27 JZ11-0801-10 頂座 1 45 　　
26 GB/T56-1988 彈簧18x50 1 Q235 　　
25 GB/T276-1994 內六角螺栓M10x70 1 Q235 　　
24 JZ11-0801-09 夾具座 1 45 　　
23 23HS2001 絲杠座 1 45 　　
22 GB/T276-1994 內六角螺栓M5x8 4 Q235 　　
21 　絲杠螺母座 1 外購　　
20 JZ11-0801-08 連接板 1 鋁合金　　
19 　直線軸承 2 外購　　
18 GB/T276-1994 深溝球軸承 2 　　　
17 GB/T893-1986 彈性擋圈2 2 65Mn 　　
16 GB/T893-1986 彈性擋圈1 2 65Mn 　　
15 GB/T56-1988 十字形聯軸器 1 　　　
14 　電機2 1 　　　
13 JZ11-0801-07 齒輪1 1 45 　　
12 GB/T56-1988 螺母M5 1 Q235 　　
11 JZ11-0801-06 定位板 1 45 　　
10 GB/T56-1988 螺母M10 2 Q235 　　
9 　絲杠 1 外購　　
8 JZ11-0801-05 導向柱 2 45 　　
7 GB/T276-1994 內六角螺栓M5x20 8 Q235 　　
6 JZ11-0801-04 導向板 1 鋁合金　　
5 JZ11-0801-03 載物臺 1 鋁合金　　
4 JZ11-0801-02 座板 1 鋁合金　　
3 　 CCD相機 1 外購　　
2 JZ11-0801-01 電機座 1 鋁合金　　
1 34HS300B 電機1 1 外購　　
件號備注
ITEM NO 圖號或標準號
DAW NO OR STAND NO 名稱 NAME 數量
Q'TY
REMARKS 材料
MATERIAL 單 EACH總 TOTAL (kg)
WEGHT
重量 ...
