50萬噸常減壓及氧化瀝青裝置
- 文件介紹:

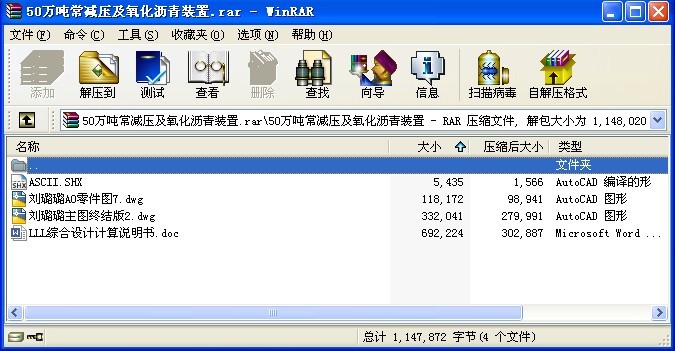

- 該文件為 rar 格式(源文件可編輯),下載需要
20 積分
-
- 一、概述
石油分餾的工藝過程包括原油加工前的預處理、初鎦、常壓分餾和減壓分餾。本次課程設計為常壓分餾部分。用泵將從初餾塔底得到的拔頂油送入加熱爐中加熱到360 ℃~370 ℃后,再送入常壓分餾塔中。經分餾,在塔頂可得到低沸點汽油餾分,經冷凝和冷卻到30 ℃~40 ℃時,一部分作為塔頂回流液,另一部分作為汽油產品。此外,還設有1~2個中段回流。在常壓塔中一般有3~4個側線,分別餾出煤油、輕柴油。側線產品是按人們的不同需要而取的不同沸點范圍的產品,在不同的流程中并不相同。有的側線產品僅為煤油和輕柴油,而重油為塔底產品;有的側線為煤油、輕柴油和重柴油,而塔底產品為常壓渣油。
二、設計條件
1. 塔體內徑Di=2000mm,塔高H=49106mm;
2. 設計壓力p=0.24+0.18=0.42MPa,設計溫度t=375℃+15℃=390℃;
3. 設置地區:山東省東營市,基本風壓值q0=480Pa,地震設防烈度8度,場地土類別III類;
4. 塔內裝有N=50層浮閥塔盤;開有人孔11個,在人孔處安裝半圓形平臺11個,平臺寬度B=900mm,高度為1200mm;
5. 塔外保溫層厚度為δs=140mm,保溫層密度ρ2=350kg/m3;
有關其他的工藝尺寸見常壓塔簡圖。
三、設備強度及穩定性校核計算
1.選材說明
根據工藝條件以及介質性質的要求,本設計為石油分餾工藝的常壓分餾階段,其設計壓力Pd =0.42MPa ,設計溫度為 Td ,分餾介質為含酸含硫的原油,考慮經過初餾等階段,且存在液柱靜壓力和腐蝕,因此筒體的上部采用20R,中下部可采用復合鋼板,內筒采用具有較強抗腐蝕能力的316L不銹鋼(00Cr17Ni14Mo2),外筒采用20R。 ...
50萬噸常減壓及氧化瀝青裝置_下載(rar格式) 機械圖紙
