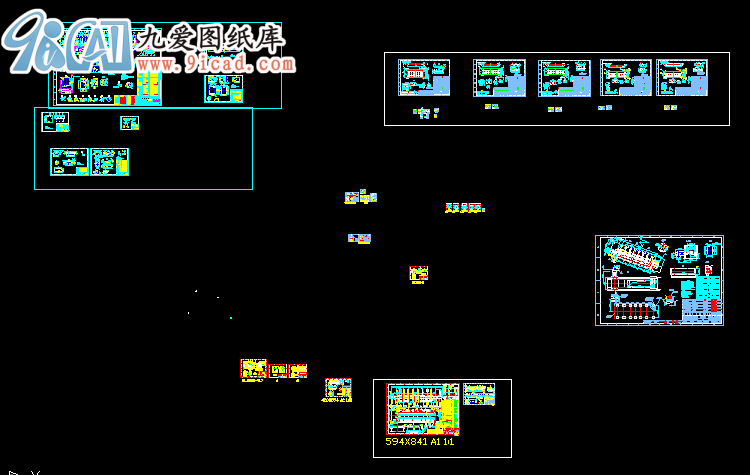

板式給料機1800套圖（拆分）.dwg

文件大小： 7.24 MB
下載次數：
文件評級：
更新時間：2015-05-09
發 布人： gaogong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 50 積分

技術要求
1.法蘭口焊后其表面應磨平。
2.各件焊前調平校直，下料粗糙度50 ，鉆孔粗糙度25。
3.各焊接連接處全部采用連續焊接，焊角高度不小于被焊件最小厚度的2/3。
4.未注倒角10x45°，未注鉆孔∅14。
5.件2、9、12、13按K向圖示開孔。
6.角鋼相接時制作插頭。

技術要求
1.法蘭口焊后其表面應磨平。
2.各件焊前調平校直，下料粗糙度50 ，鉆孔粗糙度25。
3.各焊接連接處全部采用連續焊接，焊角高度不小于被焊件最小厚度的2/3。
4.安裝時現場確定軌距，件3與相關件焊接。

技術要求
1.兩驅動鏈輪對稱中心線與機架中心線的垂直度公差為1。驅動軸軸心線與張緊軸軸心線的平行度公差為1。
2.輸送鏈在總裝前對各節點轉動零件充分潤滑，驅動鏈輪裝置、張緊鏈輪裝置和輥輪的軸承與密封部位應加注鋰基潤滑脂充分潤滑，減速器按說明書注油潤滑。
3.由張緊鏈輪裝置逐漸施加預張力以消除輸送鏈各節的間隙。
4.應保證電動機的轉向與物料運行方向相符。
5.總裝后進行不少于2小時的連續空載運轉，并進行以下項 目的檢查：
(1)機器運行平穩，無異常雜音和振動。
(2)鏈條與鏈輪嚙合良好，無擠碰現象。
(3)輸送槽運行中不跑偏，交迭部位無干涉響聲。
(4)輥輪均能靈活轉動。
(5)潤滑密封部位無滲漏。
(6)各螺栓聯接部位牢固可靠。 ...
