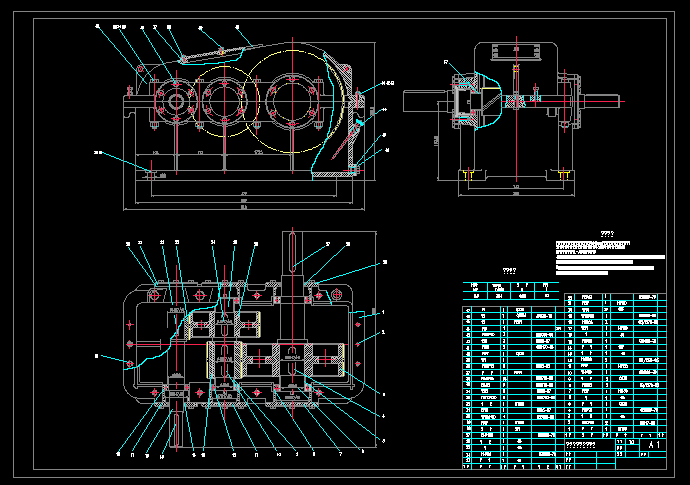

直齒圓柱齒輪減速器總裝圖 功率5.5kw，傳動比20
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、嚙合側隙大小用鉛絲檢驗，保證側隙不小于0.16mm。鉛絲直徑不得大于最小側隙的兩倍。
2、用涂色法檢驗輪齒斑點，要求齒高接觸斑點不少于40%，齒寬接觸斑點不少于50%。
3、箱內全損耗系統用油L-AN86至規定高度。
4、箱座、箱蓋及其它未加工的零件內表面，齒輪的為加工表面涂底漆并涂紅色耐油油漆。 箱蓋、箱座及其它零件未加工的外表面涂底漆并涂淺灰色油漆。
5、運轉過程中應平穩、無沖擊、無異常振動和噪聲。各密封處、結合處均不得滲油、漏油、剖分面允許涂密封膠或水玻璃。
...
