一級圓錐齒輪減速器裝配圖、零件圖

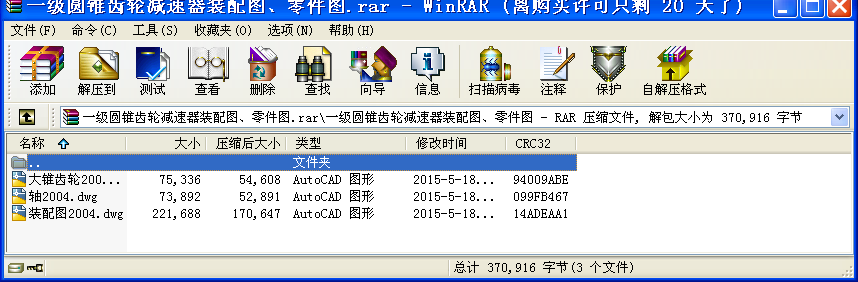

  • 該文件為rar格式
  • 文件大小： 272.14 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-19
  • 發 布 人： 1955422769
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 一級圓錐齒輪減速器裝配圖、零件圖

  • 技術特性
    功率:2.2kw;高速軸轉速:367r/min;傳動比:3

    技術要求
    1.裝配前,所有零件用煤油清洗,滾動軸承用汽油清洗,機體內
    不許有任何雜物存在.內壁涂上不被機油侵蝕的涂料兩次.
    2.嚙合側隙用鉛絲檢驗不小于0.16mm,鉛絲不得大于最小側隙的4倍.
    3.用涂色法檢驗斑點:按齒高不小于40%;按齒長接觸斑點不小于50%.
    必要時可用碾磨或刮后碾磨以便改善接觸情況.
    4.應調整軸承軸向間隙:直徑20為0.05-0.1mm,
    直徑25為0.03-0.08
    5.檢查減速器剖分面,各接觸面及密封處,均不許漏油,剖分面允許涂以
    密封油膠或水玻璃,不允許使用任何填料.
    6.機座內裝HJ-50潤滑油至規定高度.
    7.表面內涂灰色油漆.


    技術要求
    1、調制處理217~225HBW。
    2、未注圓角為R1.5.
    3、未注公差尺寸的公差等級
    為GB/T1084-m.
    ...
