二級減速器的完整圖紙
- 文件介紹：

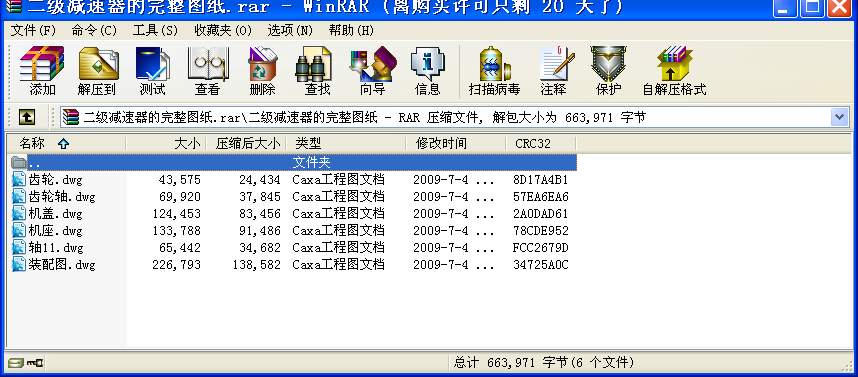

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.其余倒角為2X45°；
2.鍛造圓角半徑3mm;
3.調質處理后齒面硬度為HB=170～210。
技術要求
1.調質處理HB=190～230;
2.圓角半徑為2mm；
3.未注偏差尺寸處精度為IT12；
技術特性
功率：4kw;高速軸轉速：572r/min;傳動比：3.95。
技術要求
1.裝配前，所有零件用煤油清洗，滾動軸承用汽油清洗，機體內不許有任何雜物存在。內壁涂上不被機油侵蝕的涂料兩次。
2.嚙合側隙用鉛絲檢驗不小于0.16mm，鉛絲不得大于最小側隙的四倍。
3.用涂色法檢驗斑點。按齒高接觸斑點不小于40％；按齒長接觸斑點不小于50％.必要時可用研磨或刮后研磨以便改善接觸情況。
4.應調整軸承軸向間隙：40％為0.05～0.1mm，50％為0.08～0.15mm；
5.檢查減速器剖面、各接觸面及密封處，均不漏油。剖分面允許涂以密封油漆或水玻璃，不允許使用任何填料；
6.機座內裝HJ-50潤滑油至規定高度；
7.表面涂灰色油漆。
注：本圖是減速器設計的主要圖紙，也是繪制零件工作圖及裝配減速器時的主要依據，所以標注了文件號、明細欄、技術要求、技術特性及必要尺寸等。
...
- 帮助：如何获取积分? 上传资料可以赚钱? 版权投诉
二級減速器的完整圖紙_下載(rar格式) 機械圖紙
