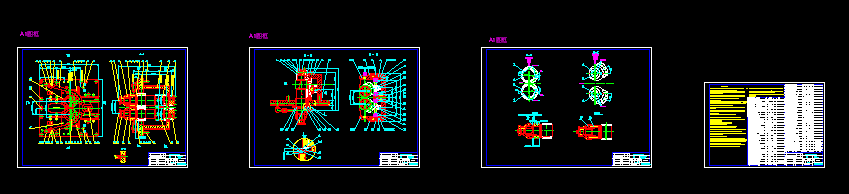

170精軋機軋輥輥箱裝配CAD圖紙

文件大小： 466.78 KB
下載次數：
文件評級：
更新時間：2015-05-21
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.安裝前各零件應清洗干凈,檢查尺寸,精度合格后方可安裝,安裝后
轉動部分應轉動自如,調整裝置應靈活并準確到位;
2.裝配完畢后和錐齒輪箱一起試車,全部試車過程中運轉應平穩,無沖
擊,無異常震動和噪聲.
3.裝配時將油膜軸承分別裝入偏心軸套中,使其同軸度不大于0.02mm同
時要保證油膜軸承安裝時剖分面的位置與偏心套上的刻線位置對齊;
4.偏心套和軋輥軸裝配后,將其固定在前側板和輥箱體上;
5.軋輥軸的軸向調整;
a.分別調整兩根軋輥軸肩端面至外滑環外端面的距離為32.4+0.05/0(見A-A)
b.調整一個軋輥軸后部的墊(ZJF90b22-12)厚度使軸肩端面到前板與支
撐板結合面的距離為15.68±0.02(見I部);
c.以同樣方法調整另一個軋輥軸,使其與上一根對齊,位置誤差不超過
±0.01;
6.軋輥軸端的壓蓋(ZJF90b22-39)上的M10緊固螺栓應用力矩扳手先從
23-25.3Nm力矩均勻擰緊,然后再均勻地將力矩增加到46-50.6Nm,最
裝鋼絲固定后;
7.護帽(ZJF90b22-40)的M20螺栓擰緊力矩為149Nm;
8.裝配滾動軸承時,應按圖示位置使兩對軸承的油槽對稱擺放;
9.滾動軸承的軸向間隙安裝時為0.012-0.038,安裝后軋輥軸向間隙在
使用中不超過0.1mm;
10.安裝后各結合面密封處不準漏油,滲油;
...
