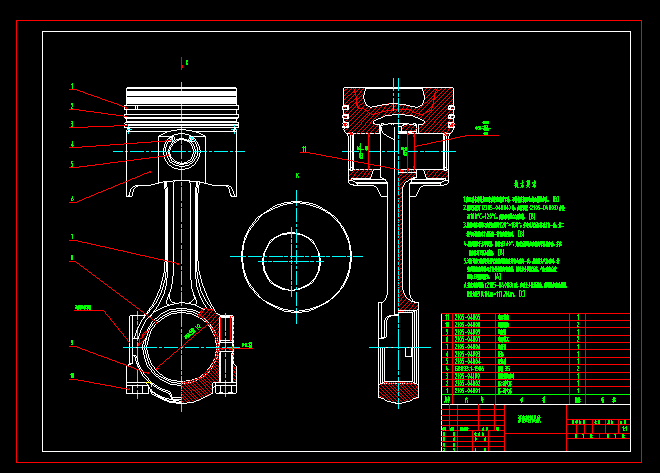

氣缸活塞連桿CAD裝配圖附帶裝配技術要求
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前各零件應用清潔柴油清洗干凈，不得有任何污物或金屬屑存在。 [B]
2.裝配活塞銷（2105-04004）時，應將活塞（2105-04003）加熱至100°C～120°C，然后輕輕推入活塞銷。 [B]
3.裝配時各環開口應互相錯開120°～180°，并避免與活塞銷孔方向一致，第二道氣環裝配時有臺階的一面背向活塞頂。 [B]
4.將活塞位于水平位置，并轉動360°，此時活塞環應在槽內平穩地移動，并在自重作用下沉入槽底。 [B]
5.連桿的配對記號必須與活塞頂燃燒室的偏心方向一致，總成裝入氣缸套時，活塞頂燃燒室的偏心方向必須朝向噴油嘴，同時應分別在活塞、氣缸套配合表面涂上適量潤滑油。 [A]
6.裝配連桿螺栓（2105-04008）時，應涂上少量潤滑油，兩螺栓應依次擰緊，擰緊力矩98.1N.m～117.7N.m。 [C] ...
