柱塞泵 L4C07JH3
  • 該文件為dwg格式
  • 文件大小： 268.3 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-06-06
  • 發 布 人： 馬上有錢
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

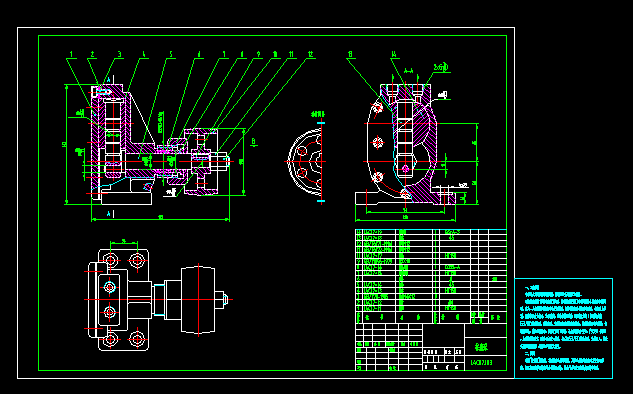

  • 柱塞泵 L4C07JH3

  • 一、工作原理
    柱塞泵是通過柱塞往復運動，將常壓油變成高壓油輸出。
    動力經皮帶輪10帶動曲軸5轉動，曲軸帶動柱塞13在控制盤14孔內作往復運動。在A-A剖視圖中柱塞處于最低位置，當曲軸繞順時針方向轉動時，柱塞向上移 動，孔內容積由大變小，油壓升高，此時控制盤向右（順時針方向 ）擺動與右側 G3/8D螺孔接通，油被壓出。當柱塞移動到最高位置時，控制盤擺回中間位置，切斷出油孔，曲軸繼續轉動，柱塞開始向下移動，孔內容積由小變大，產生真空（負壓），此時控制盤向左（逆時針方向）擺動，與左側G3/8D螺孔接通，油被吸入。若改變曲軸旋轉方向，進出油口也隨之改變。 ...
