通用汽油機全套圖紙

文件大小： 434.92 KB
下載次數：
文件評級：
更新時間：2015-06-07
發布人：馬上有錢

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

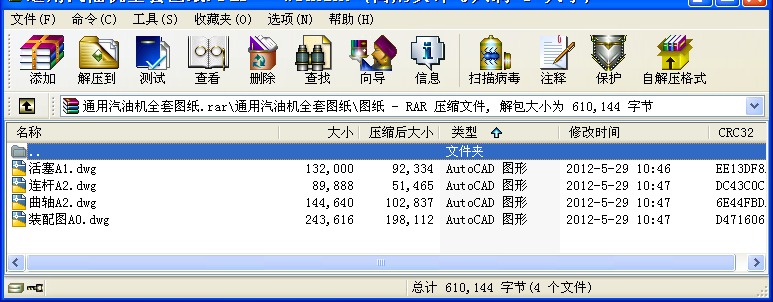

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1 發動機各零件不許有錯裝，漏裝現象。
2 外觀件表面應光潔，無油污，無劃傷，
無碰傷，無掉漆等現象。
3 各零部件連接穩固，無松動現象。
4 其余要求應符合Q/ZS957-2004規定。

技術要求
1.鍛件不得有裂紋，結疤，缺料，氧化皮及未充滿等缺陷；
2.非加工表面的殘留飛邊，凹坑必須打磨平整；鍛件的錯模量不大于0.2；
3.未注鍛造圓角R2，未注拔模斜度為5°;
4.加工面的毛刺必須打磨干凈；
5.平衡塊拔模斜度為2°；
6.1：5錐面與錐度環規的結合面積應大于75%；
7.加工面未注尺寸公差按GB1804-2001的m級執行，未注形位公差的按GB1184-1996的k級執行；

技術要求
1、連桿表面不得有裂紋、發裂、夾層、結疤、飛邊、氧化皮及
銹蝕現象，不得有未充滿鍛模而產生的缺陷，不得焊補、修
整，凹痕處深度不大于0.2mm；
2、大小頭孔的內表面及兩側加工表面滲碳淬火，滲碳層厚度為
0.5～0.8mm，淬火硬度為60～64HRC，其余部分不得滲碳，
硬度為30～45HRC；
3、大小頭加工孔以后，壁厚差不大于0.2mm；
4、毛坯粗加工以后，用磁力探傷檢查，然后嚴格去磁；
5、連桿應嚴格要求控制重量，重量公差不得超過±5g；
6、應打磨分模面的飛刺。

技術要求
1、未注撥模斜義1.5°，未注鑄造圓角R1，未注鑄造公差按BG/T 6414-1999中CT6級。
2、非加工面應光潔，不允許有裂紋，縮孔，飛邊及高于0.5mm的分模界限。
3、經淬火及完全人工時效處理<T6>硬度63-78HRB(實體值)。材料的搞拉強度不行低于245MPa(為搞拉驗棒值)。
4、經熱處理后體積不穩定性變化量不大于0.025%。
5、金相組織應符合JB/T 6289-2005的規定，宏觀組織小于等于4級，顯微組織小于等于4級。
6、加工表面不允許有裂紋，碰傷，尖角，毛刺，不允許有肉眼可見的疏松孔眼。
7、未注倒角CO。5-1，未注尺寸公差按GB/T 1804-2000中m級。
活塞橫端面為標準橢圓，橢圓長軸應與銷孔思線垂直，最大偏移量不大于5°。
8、活塞質量(180±3)g。
9、活塞縱向型線公差±0.008。
10、其余技術要求應符合GB/T 1148-1993<內燃機鋁活塞技術條件>的規定。
...
