35L 攪拌罐裝配圖

文件大小： 167.73 KB
下載次數：
文件評級：
更新時間：2014-05-15
發布人： 649829230

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

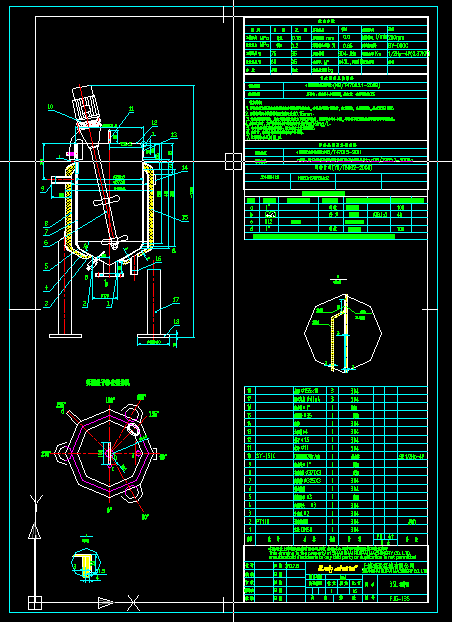

35L 攪拌罐裝配圖
攪拌罐也可叫水相罐，廣泛應用于涂料、醫藥、建材、化工、顏料、樹脂、食品、科研等行業。該設備可根據用戶產品的工藝要求選用碳鋼、不銹鋼等材料制作，以及設置加熱、冷卻裝置，以滿足不同的工藝和生產需要。加熱形式有夾套電加熱、盤管加熱，該設備結構設計合理、工藝先進、經久耐用，并具有操作簡單、使用方便等特點，是理想的投資少、投產快、收益高的化工設備。
攪拌罐表意即對物料進行攪拌、混配、調和、均質等，不銹鋼攪拌罐根據生產工藝的要求設計結構及配置可標準化及人性化。攪拌罐在攪拌過程中可實現進料控制、出料控制、攪拌控制及其它手動自動控制等。攪拌罐的結構　攪拌罐由攪拌罐體、攪拌罐蓋、攪拌攪拌罐器、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求配置加熱裝置或冷卻裝置。攪拌罐體、攪拌罐蓋、攪拌器、軸封等選用材料可根據不同的工藝要求選用碳鋼或不銹鋼等材料來制作。攪拌罐體與攪拌罐蓋可采用法蘭密封聯結或焊接聯結。攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔。攪拌罐蓋上部配置有傳動裝置（電機或減速器），由傳動軸驅動攪拌罐內的攪拌器。軸封裝置可采用機封或填料、迷宮密封等多種形式(根據用戶需要確定)。由于用戶生產工藝要求不同，攪拌器可配置漿式、錨式、框式、螺旋式等多種形式。如有其他要求可與本廠聯系，另行設計制作。
...
