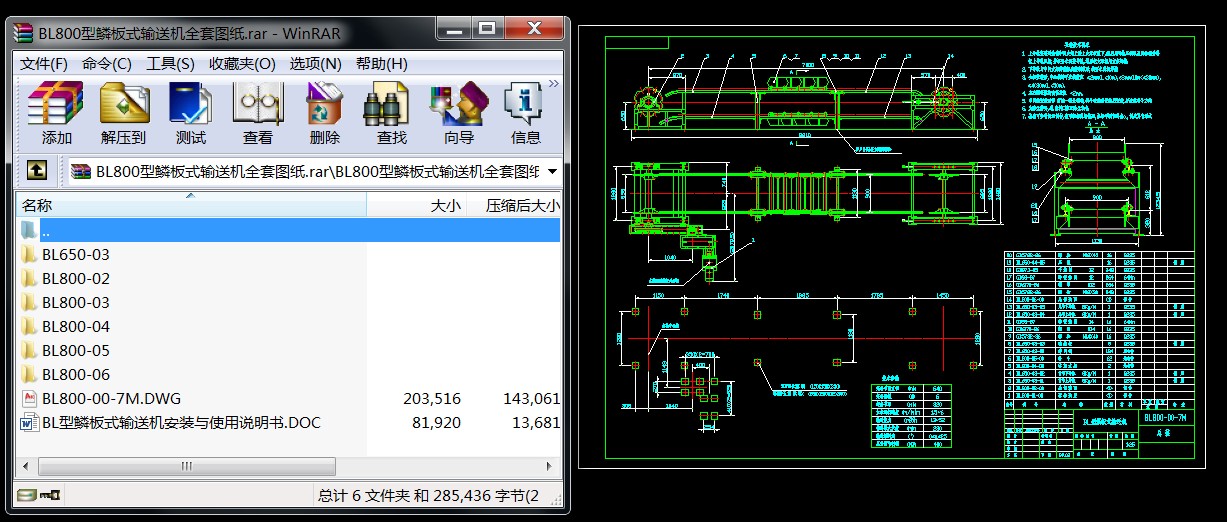

BL800型鱗板式輸送機全套圖紙

文件大小： 1.92 MB
下載次數：
文件評級：
更新時間：2016-03-18
發布人： 2514367167

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1.上導軌安裝時先將中間支架上的上支承板敲下,然后用導軌壓板以及螺栓組件等把上導軌壓緊,并按要求調整導軌,最后把支承板與支架焊接.
2.下導軌與中間支架待整機安裝調準后,按要求現場焊接.
3.全機安裝后,中心線的不直線度應≤2mm(L≤10m),≤3mm(10m<≤30mm),≤4(30m<L≤50m).
4。左右兩輕軌的高低差應≤2mm.
5.牽引鏈安裝時每節連一根長銷軸,料斗在鏈條安裝后安裝,并注意料斗方向.
6.為防塵需要,進.出料口應配除塵設備.
7.基礎可參考圖示制作,也可根據現場情況,根據不同傾斜角a,制成其它形式.

一、前言
BL型鱗板式輸送機（簡稱“鱗板機”）的運行好壞和使用壽命的長短，不僅取決于合理的設計和制造質量，而且還要有正確的安裝、操作和維護。BL作為散件出廠現場安裝組合，其安裝尤為重要。使用者應具備在運行過程中出現突然故障時，能夠抓住主要問題所在，采取相應措施及時快速加以解決。使損失減少到最小。

二、安裝前的準備
1、設備到達后，用戶應即對鱗板機的零部件進行清點、分類和質量檢查，并妥善保存，不應露天堆放，以免銹蝕和損壞機件。如發現機件不全或損壞情況，應設法補齊或修復。
2、安裝前應仔細核對安裝地點的廠房、地基或平臺與鱗板機之間的安裝尺寸，特別應注意驅動裝置對鱗板機的安裝位置(左裝或右裝)是否符合設計圖紙要求。如發現實際尺寸和設計尺寸不符合時，應測出實際尺寸后進行修改，以保證安裝質量。
3、安裝前應準備好必要的安裝工具和材料。
...
