500S98S型雙吸中開泵全套圖

文件大小： 1.53 MB
下載次數：
文件評級：
更新時間：2016-03-20
發布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 50 積分

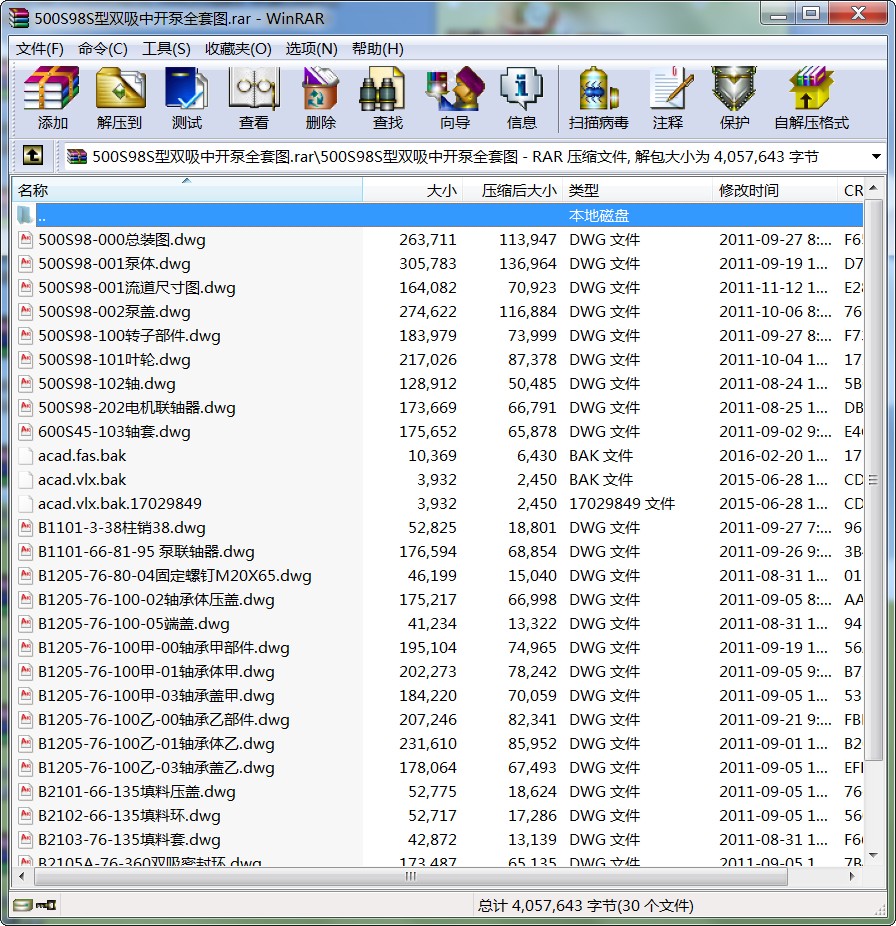

500S98S型雙吸中開泵全套圖.rar
500S98中開泵 500S98中開泵采用單級雙吸,軸向中開式離心泵.具有水力模型優秀、高效節能、維護保養方便等特點.適用于自來水工程,電站,工業供水系統,消防工程,空調工程,礦山,冶金,農業排灌及石油化工中一般用途.用于輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃，允許最大進口壓力0.6MPa。 500S98中開泵參數范圍：流量Q 112~9000m/s3 揚程H 8.6~136m 例如: 流量：1620-2020-2340立方米/小時(m3/h);或450-561.1-650升/秒(L/S);揚程：114-98-79米(m);轉速：980轉/分鐘(r/min);配用電機功率：800KW;配用電機型號：Y5005-6;效率：78-79.4-74%;軸功率:644.8-678-680.3KW;必需汽蝕余量：4--米(m);泵口徑：進口500毫米(mm);出口300毫米(mm);泵重:3300公斤(Kg);葉輪名義直徑：860毫米(mm); 500S98中開泵型號說明： 500-----------------------泵入口直徑(單位：毫米mm);S---------------單級雙吸離心清水泵;98-----------------設計點揚程（米m); 500S98中開泵結構及材料:S型泵主要由泵體,泵蓋,密封環,軸承部件和軸封等零部件組成.泵進出水口均在泵軸心線下方,泵體泵蓋的分開面處于軸心線上. 檢修時無需拆卸進出水管和電機,因而維護保養十分方便. 為了適應客戶的需要,我公司對S型泵進行了第一次改進設計,該改進型具有如下特點: 1.通過改進填料位，使該泵既可裝機封，又可裝填料，無需更換泵體蓋； 2.將泵蓋回水槽水封改為外接管水封，對大于40m揚程的泵，在管路上加裝減壓裝置，調節水壓; 3.增加防寒防凍裝置，使該泵能在高寒地區露天安全使用。軸承：泵軸兩端彩單列向心球軸承支承，用黃油潤滑。軸封：采用填料或機械密封。由用戶根據輸送介質確定。一般情況下采用填料密封。 500S98中開泵旋轉方向：從電機端向泵看，泵為逆時針方向旋轉，即吸入口在左，吐出口在右。xxxS-xx型泵為順時針方向旋轉，即吸入口在右，吐出口在左。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。 500S98中開泵主要零件材質：泵材料除軸為優質碳素鋼外，其余為鑄鐵件。根據用戶要求，過流部件變可采用球墨鑄鐵，鑄鋼，鑄不銹鋼，鎳鉻合金，銅及銅合金等搞磨耐腐蝕性材料。易損件：葉輪，密封環，軸套。 500S98中開泵成套范圍：成套供應泵，電機、聯軸器。泵吸入口≤200mm配公用底座，其余不配底座 ...
