1”J61H-800Lb 承插焊截止閥
  • 該文件為dwg格式
  • 文件大小： 372.68 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-03-24
  • 發 布 人： 2514367167
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

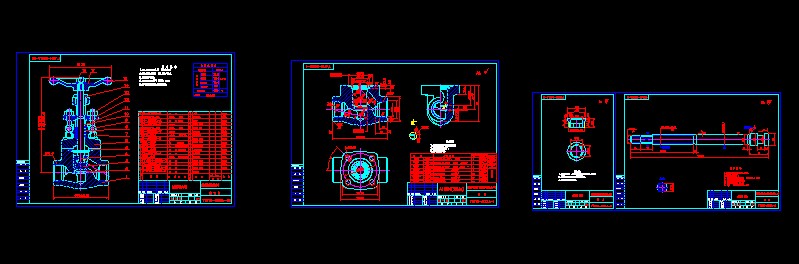

  • 1”J61H-800Lb 承插焊截止閥

  • 1”J61H-800Lb 承插焊截止閥.dwg
    鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
    截止閥設計結構和特征
    伯特利截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
    采用以下結構
    全徑或縮徑
    明桿支架式（OS&；；Y）
    自定心壓板壓套式
    螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
    整體式上密封座
    承插端符合ASME B16.11
    螺紋連接端（NPT）符合ANSI/ASME B1.20.1
    閥瓣可變換為節流型、針型、球型和止回型。
    ...
