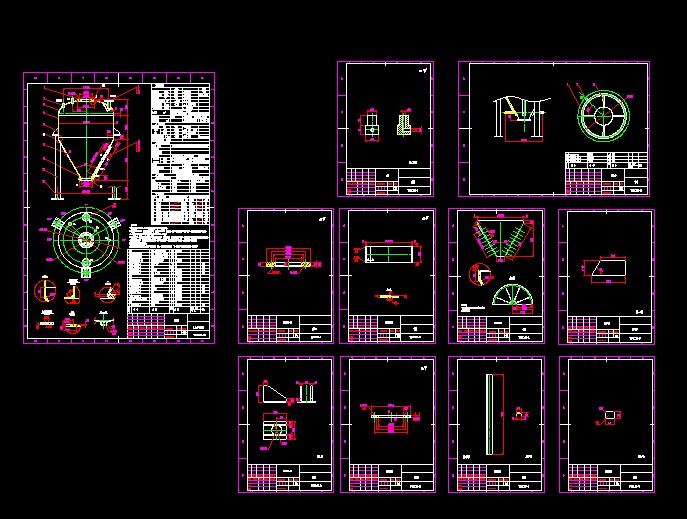

0.6m3發送罐套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備參照GB150-98《鋼制壓力容器》制造、試驗和驗收。
2.焊接按JB4709，焊接接頭除圖示外，其余按GB985，除注明外，法蘭的焊接按相應的法蘭標準，角焊高度按較薄板的厚度。A、B類焊縫須進行20％射線探傷，并按JB4730-94標準
3.錐體組焊后，應先與筒體焊接，焊縫外觀檢查合格后，再焊接縫頭，最后焊接進料口法蘭。焊縫機械性能不得低于焊接材質機械性能。
4.焊縫檢查合格后，以0.5MPa作液壓試驗，液壓實驗合格后，以0.3MPa作氣密試驗，尤其注意補氣管路部分
5.管口及支座方位按俯視圖。
6.代號13噴嘴的焊裝方向：從出氣口方向看，最上一個為時鐘9點方向， 下一個噴嘴逆時針?lè)较蜣D(zhuǎn)10°，依次類推
...
0.6m3發送罐套圖_下載(dwg格式) 機械圖紙
