平面轉彎帶式輸送機總圖
  • 該文件為dwg格式
  • 文件大小： 130.98 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-04-17
  • 發 布 人： 2065557501
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

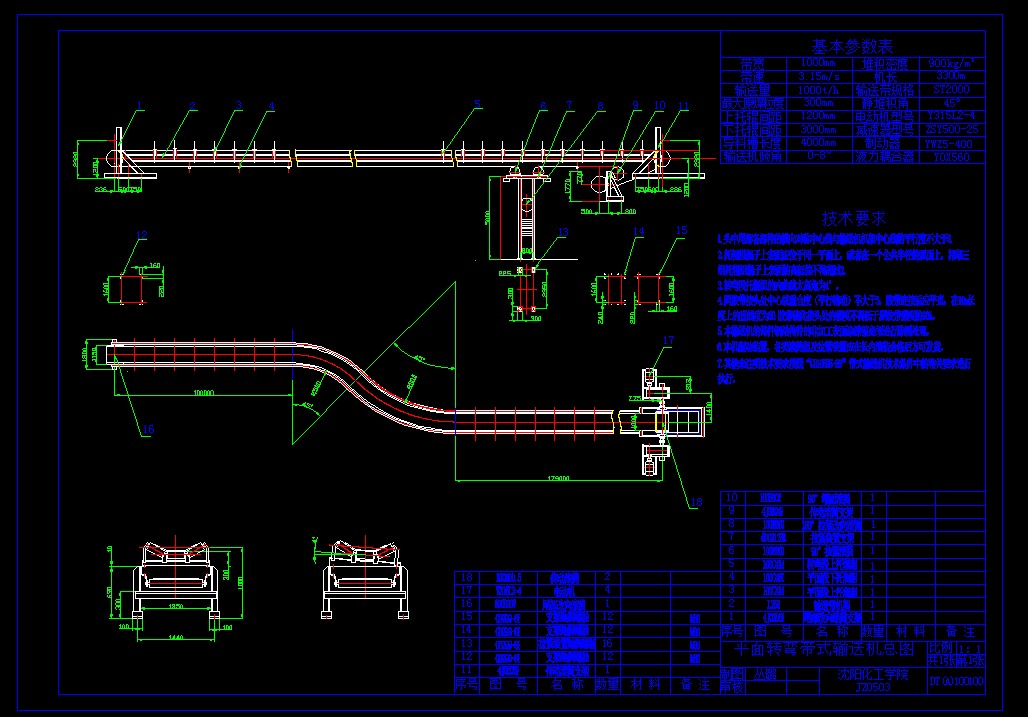

  • 平面轉彎帶式輸送機總圖

  • 平面轉彎帶式輸送機總圖
    1.頭中尾部各部件的橫向?qū)ΨQ中心線與輸送機機架中心線的平行度不大于3.
    2.托輥組輥子上表面應位于同一平面上，或者在一個公共半徑的弧面上，相鄰三組托輥組輥子上表面的高低差不得超過2.
    3.轉彎段托輥組的內曲線太高角為4°。
    4.兩膠帶接頭處中心線重合度（平行錯動）不大于3，膠帶連接后應平直，在10m長度上的直線度為20.膠帶硫化接頭處的強度不得低于原膠帶強度的90%。
    5.本輸送機的鑄件鋼結構件的非加工表面涂漆前必須進行除銹處理。
    6.本機驅動裝置，各類滾筒組及拉緊裝置應在長內演裝合格后方可發貨。
    7.其他未注明技術要求按照“GB10595-89”帶式輸送機技術條件中的有關要求進行執行。
    ...
