風量調節閥

文件大小： 693.52 KB
下載次數：
文件評級：
更新時間：2016-05-29
發 布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

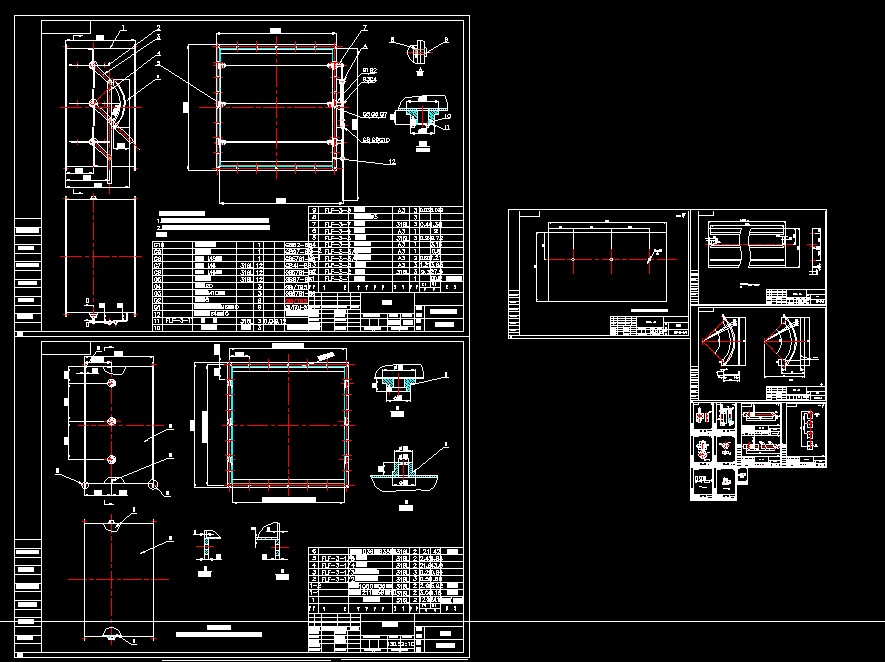

風量調節閥.dwg
該風量調節閥是工業廠房民用建筑的通風、空氣調節及空氣凈化工程中不可缺少的中央空調末端配件，一般用在空調，通風系統管道中，用來調節支管的風量，也可用于新風與回風的混合調節
一、風量調節閥的特點
（l）對開多葉風量調節閥接管尺寸與全國通風管道標準化規定的矩形風管尺寸相同。
（2）風量調節閥葉片為對開式和順開式，在通風、空氣調節、空氣凈化系統中作為調節閥。
（3）通過試驗測定，風量調節閥的氣密性好，其相對漏風量在5%左右，調節性能好。
二、風量調節閥結構特征
（l）該風量調節閥在葉片寬度全統一為四種規格，葉片狀為菱形雙葉片，葉片間采用軟搭接，因此密閉性能良好。
（2）風量調節閥閥體構架用2毫米鍍鋅板冷軋成型后,以二氧化碳?xì)怏w保護焊接或由普通Q235板加工焊接而成；葉片用1毫米鍍鋅板冷軋為瓦楞形，兩片合成點焊插方軸，或2毫米G235鋼板冷壓成形，單片沖孔插方軸或焊圓軸。
三、風量調節閥適用范圍
廣泛用于工礦、民用建筑暖通空調系統，對空氣流量進行精確調節，是實現各種環境下控制通風模式的關鍵設備之一。其主要特點是運轉靈活、噪聲低、泄露量小，(密閉型泄漏量< 0.5%）工作溫度區域?qū)?結構可靠,安全方便。 ...
