CAD設計圖紙專用模板.rar

文件大小： 636.49 KB
下載次數：
文件評級：
更新時間：2016-06-15
發布人： guilang

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

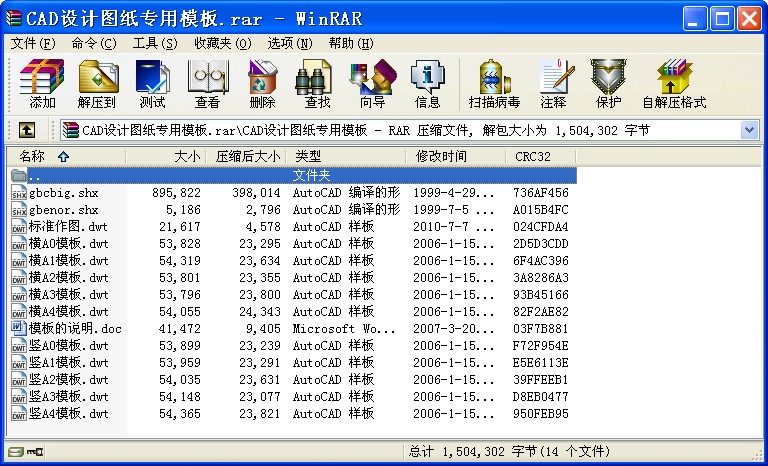

1、必須使用模板繪圖，模板文件中已設置好極限、圖框、層、文字樣式、尺寸樣式、粗糙度符號塊、基準符號塊、明細欄塊等；模板文件有：
橫A4模板.dwt、橫A3模板.dwt、橫A2模板.dwt、橫A1模板.dwt、橫A0模板.dwt；
豎A4模板.dwt、豎A3模板.dwt、豎A2模板.dwt、豎A1模板.dwt、豎A0模板.dwt。
3、必須使用模板中的缺省文字樣式“Standard”，(SHX字體為gbenor.shx，大字體為gbcbig.shx)，字高一般為3.5 、5，標注效果看模板。
4、推薦使用模板中的尺寸樣式“GB-35 ”(尺寸文字高為3.5)、“GB-5” (尺寸文字高為5)，標注效果看模板；若需要，請以這兩種樣式為基礎產生新樣式。
5、插入粗糙度符號塊時會提示輸入粗糙度值；粗糙度符號塊有兩個：“粗糙度符號1”用來標注上方和左方(旋轉90度)、“粗糙度符號2” 用來標注下方和右方(旋轉90度)。
6、插入基準符號塊時會提示輸入基準代號；基準符號塊有兩個：“基準1”用來標注上方和左方(旋轉90度)、“基準2” 用來標注下方和右方(旋轉90度)。
7、標題欄中“設計”、“校對”項不要填，打印后手工簽字(“校對”由相關的工程師簽字)。
8、必須使用這樣的文件名格式存盤：ABCD****.dwg；含義：“A”是數字，表示圖幅代號；“BCD”是數字，表示所畫圖紙的編號；“****” 自定義，可以不止4位。
例: 3150-17-05.dwg 表示：A3圖幅、150號圖紙、17-05圖號。
9、模板壓縮包中包含字型文件gbenor.shx和gbcbig.shx,，如果您使用的autocad中無此文件或不是中文版，請把這兩個文件覆蓋到autocad安裝目錄的fonts目錄中。
...
