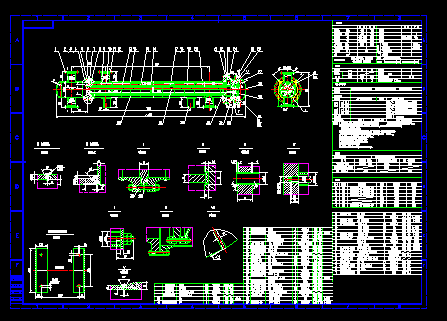

低溫浮頭式換熱器
  • 該文件為dwg格式
  • 文件大小： 290.22 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-08-18
  • 發 布 人： 649829230
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 低溫浮頭式換熱器

  • 技術要求
    1.換熱管均以8.0Mpa(表)逐根進行水壓試驗合格后方能與管板焊接。
    2.焊接接頭型式及尺寸除圖中注明外，按HG20583-1998中規定，C類焊接接頭焊腳高度按較薄板的厚度； 法蘭的焊接按相應的法蘭標準中規定。
    3.殼程C D類焊接接頭須進行磁粉檢測,檢測結果符合JB/T4730.5-2005中規定 I級合格。
    4.殼程主要受壓元件材料須進行-25C°低溫夏比(V形缺口)沖擊試驗,沖擊功A =20J。
    5.設備進行水壓試驗時控制水中氯離子含量不超過25PPm。6.管板密封面應與殼體軸線垂直，其公差為1mm。
    6.管板密封面應與殼體軸線垂直，其公差為1mm。
    7.設備銘牌按有關標準制作,不能直接鉚固在殼體上。
    8.所有管法蘭及其緊固件均配對供應。


    ...
