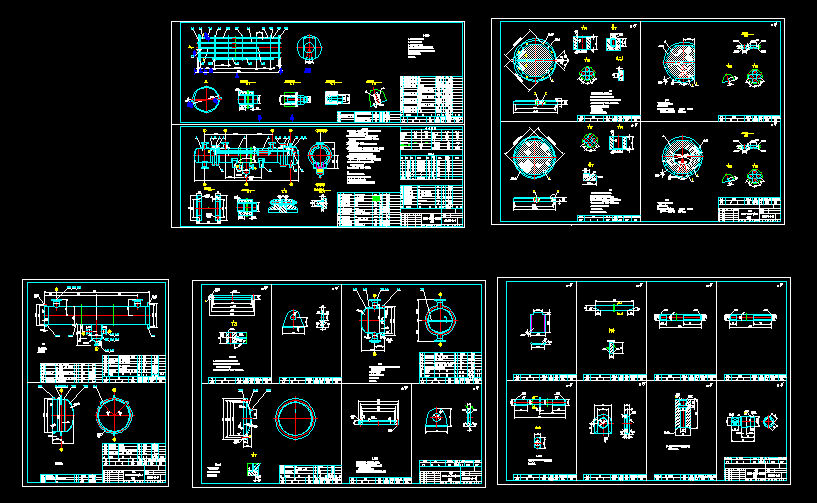

浮頭式換熱器 BJS900-1.6-215

文件大小： 387.25 KB
下載次數：
文件評級：
更新時間：2016-08-30
發 布人： 649829230

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、本設備應按GB151-1999《管殼式換熱器》、GB150-1998《鋼制壓力容器》進行制造與驗收，并接受《壓力容器安全技術監察規程》的監督；
2、本設備受壓元件用20R鋼板應符合GB6654-1996《壓力容器用碳素鋼和低合金鋼板》及其第二號修改單的規定，所用無縫鋼管應符合GB/T8163-1999《輸送流體用無縫鋼管》的規定；
3、本設備所用鍛件應按JB4726-2000《壓力容器用碳素鋼和低合金鋼鍛件》制造與驗收，合格級別按圖樣執行；
4、設備所用焊接材料應按GB/T5117-1995《碳鋼焊條》或GB/T5118-1995《低合金鋼焊條》選用，焊接接頭型式按HG20583-1998選用，對接接頭為DU4，接管與筒體接頭型式為G2，帶補強圈接管與筒體接頭型式為G28，均需全焊透；
5、設備的A、B類對接接頭應進行局部射線檢測，檢查長度不得小于各條焊縫長度的20%.且不小于250mm，按JB/T4730.2-2005《承壓設備無損檢測》Ⅲ級為合格；
6、設備安裝時固定支座采用兩個螺母擰緊，活動支座的第一個螺母擰緊后倒退一圈，然后用第二個螺母鎖緊，使鞍座能在基礎上自由滑動；
7、本設備的油漆、包裝和運輸按JB/T4711-2003.執行。
注：
1、本設備材料表中所列開口管法蘭數量均包括對應法蘭；
2、除注明外，所有搭接或角接焊縫的焊腳高均等于較薄件厚度，并須是連續焊；
3、圖中所注橢圓封頭和拱形封頭最小厚度為成型后最小厚度。
4、本設備活動支座基礎頂面按JB/T4712-92《鞍式支座》的要求預埋滑板； ...
