十字萬向聯軸器 SWC-390CHX1900
  • 該文件為dwg格式
  • 文件大小： 481.09 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-09-14
  • 發 布 人： 2331673406
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

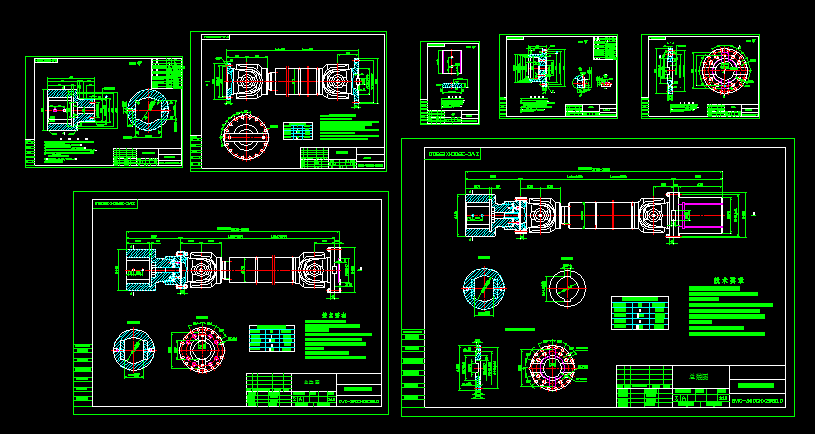

  • 十字萬向聯軸器 SWC-390CHX1900

  • 技術要求
    1、各零部件組裝前應清洗干凈；
    2、磨配十字包墊片，使十字軸單邊軸向間隙
    0.06～0.10mm；
    3、組裝后十字包應轉動靈活，在15°范圍內無阻礙；
    4、兩端對應叉頭相位一致，誤差不超過1°；
    5、組裝后確保使用長度，花鍵配合伸縮自如，無
    卡滯現象；
    6、十字包和油杯處注滿2#鋰基脂；
    7、有配合表面上保護油，非配合表面漆黃色漆。

    技 術 要 求
    1、鍛件正火處理，不得有裂紋等缺陷；
    2、調質處理，硬度為240-270HBS；
    3、法蘭端12X∅18與軋輥端軸套軸頭螺孔配鉆，
    孔中心與內花鍵齒槽齒中心共線；
    4、法蘭6X∅26中心與端面齒凸齒中心共線；
    5、GB1804-m,GB/T1184-k；
    6、銳邊、角倒鈍。
    ...
