噴霧干燥塔詳細生產圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
30 積分
-

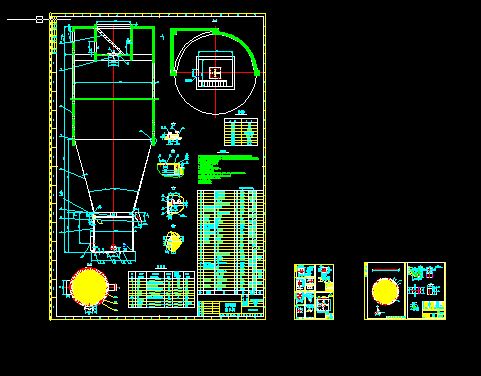

- 噴霧干燥塔詳細生產圖
技術要求
1.本設備鋼殼部分按JB/T4735-1997《鋼制焊接常壓容器》進行制造和驗收，混凝土和磚砌體部分按土建技術要求進行施工和驗收；
2.設備焊接采用電弧焊，焊條牌號為J422,除圖中注明外，焊接結構型式按GB985-80《平面電弧焊接接頭的基本型式及尺寸》中規定進行檢驗和驗收；
3.鋼殼內表面鏟平，并涂氯磺化聚乙稀防腐漆二道；
4.塔體內表面抹光后涂氯磺化聚乙稀防腐漆二道;
5.塔直徑上的不圓度應小于10mm；
6.風帽板的安裝要求水平，其不平度偏差不得大于5mm；
7.風帽和風帽板的聯接采用點焊聯接；
8.鋼殼外表面涂兩道紅丹底漆防腐，并采用硅酸鎂作150mm厚保溫層，外包1mm鐵皮，鐵皮表面涂防銹漆后再涂銀粉；
9.塔體安裝完畢后，其塔壁應垂直于安裝平面，其垂直度偏差應小于1/1000塔高。
10.噴嘴尺寸準備 ? 7.5、 ? 8、 ? 8.5、 ? 9四種規格；
11.管口方位見工藝管口方位圖。
12.管口a待配管到位后再開口。 ...
噴霧干燥塔詳細生產圖_下載(dwg格式) 機械圖紙
