干燥出料斗式提升機結構圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
30 積分
-

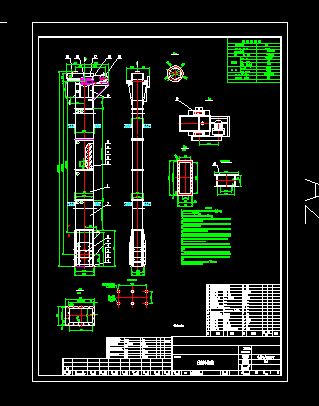

- 干燥出料斗式提升機結構圖
技術要求
1.殼體組裝后在整體范圍內其殼體中心線相對底面垂直度為6×6mm；
2.上主軸水平度為0.2/1000；
3.提升鏈輪中心線與下部光輪中心線位置度為2mm；
4.設備殼體內側面涂?jī)傻兰t色酚醛底漆，外側面涂?jī)傻赖灼岷螅偻炕疑嫫醿傻溃鞴?jié)
編碼號噴紅色且各臺設備要有所區別。
5.殼體安裝時，按編號順序從底部殼體到頭部殼體依次找正安裝就位，各節之間加石棉墊
密封。詳細要求見安裝使用說明書；
6.連接料斗與鏈條的螺釘、螺母、墊圈在使用現場調整合格后，將螺紋部分焊死，以防松
動；殼體支撐待整機安裝調試合格后現場焊接；
7.鏈條料斗安裝好后再安裝底部張緊潤滑油管。安裝時，先打開底部殼體一側檢查門，拆
下滑道，將潤滑油管一端固定于接頭上用鐵絲擰緊，將另一端從滑道上的孔中抽出，并將膠
管中充滿油排盡空氣后，再將另一端固定在門框的接頭上。另一側的安裝方法相同。
8.傳動鏈輪罩在安裝現場固定在適當位置處。
9.慢傳動裝置在設備正常運轉時，將慢傳動裝置的聯軸器上的螺栓和固定環取下，將慢傳
動電機和設備脫開。在檢修時再將慢傳動連接。主電機和慢傳動電機在電器設置上嚴禁同時
開啟。
10.各部件按要求安裝定位，確認無問題后即可進行手動盤車和空負荷試車。試車前應將
止逆器罩卸開，把棘爪從棘輪上扳起固定，確認方向正確方可運轉。右裝，從逆止器看，主
軸逆時針轉動為工作轉動方向；傳動系統應單獨進行試運轉，確認方向后再裝傳動鏈試運
轉；
11.張緊裝置安裝完畢后，未利用張緊行程不得小于100mm。
12.空負荷運行無問題后進行負荷試車。 ...
