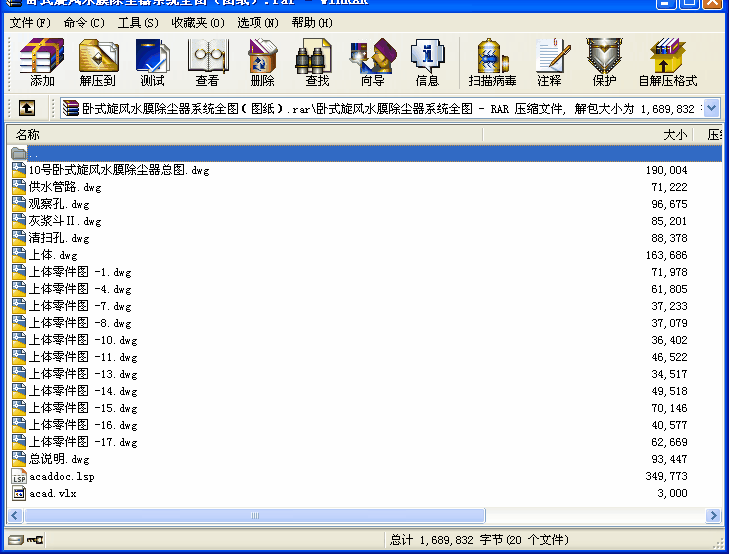

臥式旋風水膜除塵器系統全圖（圖紙）.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 旋風除塵器的工作原理旋風除塵器的基本結構一般由進氣口、筒體、錐體、排氣 管及集塵箱等組成。根據含塵氣流人口方式的不同，又可分為切流反轉式及軸流式兩種。 切流反轉式旋風除塵器中含塵氣流的運動軌跡。流體從進氣管進入旋風筒后，由直線運動變?yōu)樾D(zhuǎn)運動，并在流體壓力及筒體內壁形狀影響下螺旋下行，朝錐體運動。含塵氣體在旋轉過程中產生離心力，使重度大于氣體的粉塵顆粒克服氣流阻力移向邊壁。顆粒一旦與器壁接觸，便失去慣性力而在重力及旋轉流體的帶動下貼壁面向下滑落，最后從錐底排灰管排出旋風筒。旋轉下降的氣流到達錐體端部附近某一位置后，以同樣的旋轉方向在除塵器中由下折返向上，在下行氣流內側螺旋上行，最終連同一些未被分離的細小顆粒一同排出排氣管。流體在旋風筒內的流線類似雙螺旋線， 通常將外側螺旋下行的氣流稱為外旋流，將內側螺旋上行的氣流稱為內旋流。
工作原理:旋風除塵器的工作原理如下圖所示，含塵氣體從入口導入除塵器的外殼和排氣管之間，形成旋轉向下的外旋流。懸浮于外旋流的粉塵在離心力的作用下移向器壁，并隨外旋流轉到除塵器下部，由排塵孔排出。凈化后的氣體形成上升的內旋流并經過排氣管排出。 應用范圍及特點：旋風除塵器適用于凈化大于5~10微米的非粘性、非纖維的干燥粉塵。它是一種結構簡單、操作方便、耐高溫、設備費用和阻力較低（80~160毫米水柱）的凈化設備，旋風除塵器在凈化設備中應用得最為廣泛。 ...
