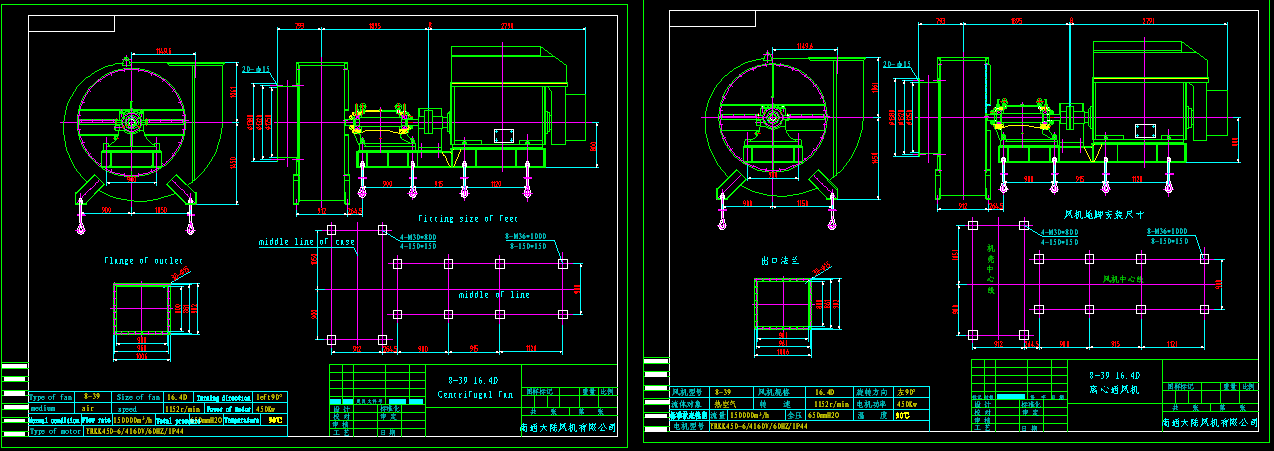

Y8-39 161.4D 風機總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- Y8-39 161.4D 風機總裝圖
Y8-39型鍋爐引風機適用于燃用各種煤質并配有消煙除塵裝置的0.5～35t/h的工業蒸汽鍋爐的引風之用。凡進氣條件相近，性能又相適應者均可選用，介質最高溫度不得超過250℃。 在引風機前必須加裝效率不低于85%得除塵裝置,以降低進入風機的煙氣含塵量，不但減少了煙氣對環境污染，而且降低可煙塵對風機的磨損，有利提高風機的使用壽命。
Y8-39型鍋爐引風機適用于燃用各種煤質并配有消煙除塵裝置的0.5～35t/h的工業蒸汽鍋爐的引風之用。凡進氣條件相近，性能又相適應者均可選用，介質最高溫度不得超過250℃。 在引風機前必須加裝效率不低于85%得除塵裝置,以降低進入風機的煙氣含塵量，不但減少了煙氣對環境污染，而且降低可煙塵對風機的磨損，有利提高風機的使用壽命。
循特 上海循特流體機械有限公司 Y8-39系列風機使用說明書
西安地址：西安市南二環東段1號東方廣場3號樓12304室, www.fansoft.cn, fansoft@fansoft.cn 2整體式軸承箱；No.7.1～No16采用部分式軸承箱。兩種軸承箱上均需通冷水。耗水量因工作溫度和環境溫度的不同而異，一般按0.5～1m3 /h/。 軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46,加入油量按油位標志的要求。 5)調節門是用來調節風機流量大小的裝置。調節門葉片為花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由900 （全閉）到00 (全開)。調節門的扳把位置從進風口方向看，在右側對旋轉風機扳把從下徃上推是全閉到全開方向；對左旋轉風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑，潤滑脂采用高溫(260℃)膨潤土脂，使風機在高溫運轉時仍能保證潤滑作用。 ...
