100t鐵水罐車
  • 該文件為dwg格式
  • 文件大小： 1.76 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-18
  • 發 布 人： 211018991
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

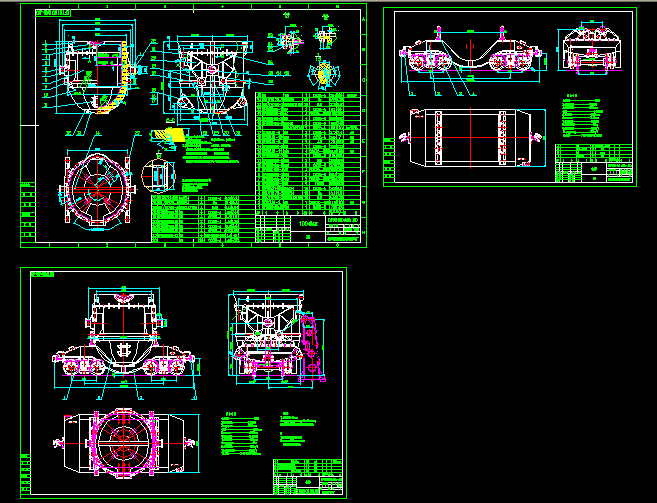

  • 100t鐵水罐車

  • 技術要求
    1、罐嘴與罐體的局部間隙不得大于3mm。
    2、吊耳座與罐體應接觸良好，其局部間隙不得大于0.5mm。 吊耳座對鐵水罐縱向中心線的位置偏差在任何方向上不得大于10mm。
    3、所有焊縫不得有裂紋，間斷及焊縫斷面未焊透等缺陷。 罐體縱橫焊縫相交處必須全部進行超聲波檢查，罐體的主要環焊縫、縱焊縫也必須經超聲波檢查，檢查的總長度應不少于全部焊縫總長度的20%。不合 格處，應鏟除缺陷部分重新施焊。
    4.鐵水罐焊接探傷標準按JB4730-94《壓力容器無損檢測》中焊縫超聲波檢測的等級評定, 合格級別不低于Ⅱ級。鑄鋼件附近探傷標準按JB4730-94中磁粉檢測的等級評定。合格等級不低于Ⅲ級。
    5、未注焊縫為角焊縫，連續焊接，焊角高為最薄板的2/3。
    6.罐上體與罐體（二）、（三）、罐底對接縱焊縫應錯開。
    7.法蘭與現場焊接于罐體上，現場組對發蘭。
    8.鋼板序號26均布在螺栓之間 ...
