制藥廠廢水處理全套圖

文件大小： 1.63 MB
下載次數：
文件評級：
更新時間：2014-07-24
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

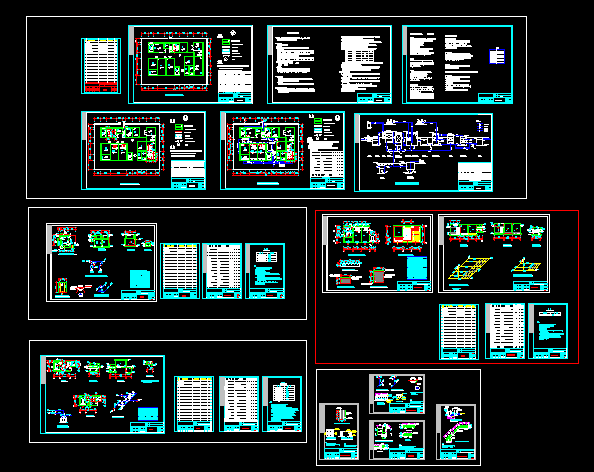

該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

一、概述
本污水處理站設計規模為150m3/d，其污水來源為生產廢水和生活污水，經污水站處理后需達到《污水綜合排放標準》（GB8978-1996）一級標準。
二、設計資料
1、工程地址：XXXXXXXX
2、處理規模：
根據藥廠供數據，本污水處理站處理規模為150m3/d，按24小時運行，即7.5m3/h。
3、污水經處理后出水水質須達到《污水綜合排放標準》（GB8978-1996）中的一級標準要求。
4、設計范圍：
本工程設計范圍為從污水進入污水處理站內格柵井開始，至處理達標后外排為止。進、出水管離污水站地下室外墻的長度按5米設計；污水站內清水池外排管接至廠外西南角排洪溝；不包括污泥泥餅站外的運輸工具；達標水總排放口設計按國家及當地環保部門規定現場制作安裝，本次不出圖。
三、工藝處理：
污水處理工藝:
根據本工程COD濃度較高水質特點及用地面積小的情況，設計采用水解酸化—接觸氧化—ＳＢＲ—曝氣生物濾池（BAF）—活性炭濾池工藝,作為本工程的主體工藝。
污泥處理工藝:
設計采用板框壓濾機設備對污水處理過程中產生的污泥進行濃縮、脫水處理，處理后的污泥含水率小于80%。
四、施工安裝、質量驗收
1、施工安裝應嚴格按施工圖紙及現行有關規范、規定、標準圖、設備安裝要求進行,并注意與工藝、土建、總圖、電氣、給排水、自動控制等圖紙相應對照，如有疑問，請及時與設計方聯系，如發現設計圖紙有錯誤或不合理時，應征得設計方同意后方可修改。
2號規格、技術參數等與設計圖紙要求不一致時，應及時與設計方聯系，由設計方核算有關技術參數，進行相應調整。
3、工程中所有設備、材料及儀表必須具有制造廠的合格證，并應按有關規范進行檢驗，作出記錄。
4、施工安裝時，建設方應注意組織好施工組織、施工方法、安全措施等施工方案設計，為確保污水干管至格柵流水暢通。
5、所有工藝設備基礎須待設備到貨、校核基礎留孔或預埋件準確無誤后方可施工。
6、施工方法、要求、注意事項除執行現行有關規范、規定、設計圖紙外，參見<<給水排水施工手冊>>。
7、土建工程應經質量檢驗等有關檢查驗收合格后方可進行設備、管道等的安裝。 ...
