鍋爐房全套圖紙
  • 該文件為dwg格式
  • 文件大小: 467.36 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-07-25
  • 發 布 人: 1376370941
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

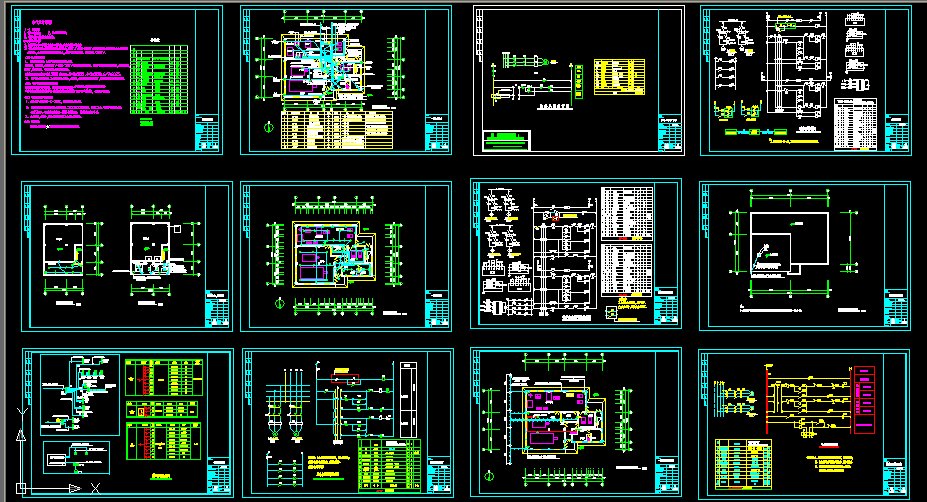

  • 鍋爐房全套圖紙
  • 電氣設計說明
    (一) 設計范圍
    1. 低壓配電系統;
    2. 電力及照明系統;
    3. 可燃?xì)怏w泄露報警及聯動系統;
    (二)低壓配電系統
    1. 負荷等級:本工程消防負荷為二級負荷,其余負荷為三級負荷。
    2. 供電電源及電壓:電源由單位變配電所引來,采用YJV22—1000V型交聯聚氯乙烯鎧裝絕緣電力電纜直埋方式引入,備用電源由柴油發電機房引來,在進戶處做重復接地。電壓220/380V。
    (三)電力及照明系統
    1、 導線及敷設方式:電力干線采用放射式供電方式。
    室內電力,照明干線,支線采用BV450/750V型銅芯塑料絕緣導線。在鍋爐房?jī)?nèi)穿鍍鋅鋼管沿墻,沿頂明敷設, 沿地面,樓板暗敷設。在其余設備用房?jī)?nèi)為暗敷設。
    圖中未注明的導線截面均為2.5MM。穿管管徑:2~3根SC15,4~5根SC20,6~7根SC25。
    2、 鍋爐房?jī)?nèi)設防爆燈具、防爆插座及防爆開關,控制室,值班室采用雙管日光燈,其它場所采用防塵防潮燈具。
    (四) 專用接地保護與安全保護
    1. 接地保護:采用TN-C-S系統, 接地電阻R小于4Ω。
    2、 本工程基礎形式為閥板基礎,接地裝置用L50x50x5鍍鋅角鋼,長為2.5米,在室外埋深0.8米處 每隔5米注入一根,接地連接線用-40X4鍍鋅扁鋼。 接地電阻不大于4歐。
    3、 在鍋爐房,水泵房,等設備用房距地0.3米處設接地端子。
    (六) 防雷接地
    將屋面金屬煙囪用直徑16鍍鋅圓鋼與接地裝置可靠聯結。 ...
