3M3靜態提取罐

文件大小： 235.19 KB
下載次數：
文件評級：
更新時間：2014-07-29
發 布人： 2942299280

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

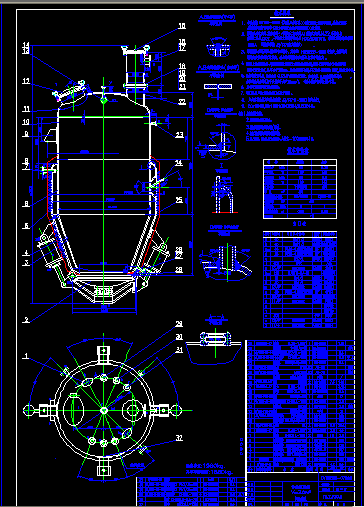

3M3靜態提取罐
提取罐是醫藥化工中常用的浸出提取設備特別適合于植物產物所含成分的浸出提取。結構具有罐體，罐體內軸向位置裝置的螺旋推進器或旋漿推進器，與罐體外的轉動軸盤連接，其特征是具有一組斜臥的連續逆流浸出提取單罐，相互之間出料口與進料口相連接構成一連通器，每一個單罐體的低端上部具有進料口，下部具有殘液排出口，罐體高端上部具有進液口或排氣口，下部具出料口。
提取罐的工作原理是單純的煎煮過程，中草藥浸泡在水中，采用蒸汽加熱，經過一定時間，將有效成份提取出來，煎煮時間的長短，根據不同物料的性能自行決定，投料量因中草藥形狀和有效成份提取的難易不一，不能作統一規定，建議投料量不超過設備容積的三分之二為宜，當提取芳香油時，二次蒸汽通過冷凝，冷卻后，油水進入油水分離器，輕油在分離器上部排出，重油在下部排出，水通過溢流排放或回流（具體流程見管口方位及使用安裝示意圖）煎煮結束需進行真空出液，這樣不但可縮短出液時間而更主要的能將渣中有效殘液抽盡，避免浪費。藥渣拱結（俗稱“搭橋”）出渣有困難時，驅動提升氣缸，使提升桿上下作往復運動，協助破拱出渣，藥渣基本出盡為止。 ...
