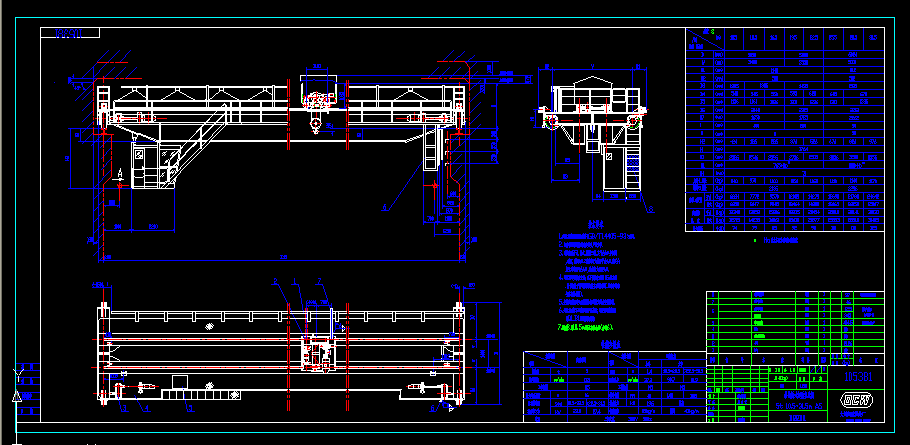

吊鉤橋式起重機總圖 5t 10.5~31.5m
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.起重機裝配與試驗應符合GB/T14405-93之規定.
2.電動機絕緣等級的確定見生產通知單.
3.司機室分開式,閉式,保溫三種,其平臺入口分側面 ,端面,頂面入口三種.圖示為側面平臺入口.箭頭A 所示為端面平臺入口,沒有門為頂面入口.
4.司機室可安裝在左端,也可安裝在右端.圖示為左端 .括號內尺寸為司機室安裝在右端時用(即小車導電 架在假想線處).
5.安裝起重機時必須按附加圖的規定進行安裝焊接.
6.起重機在拆車運輸和用戶安裝時,端梁的連接按圖 號QLB1圖紙規定拆裝.
7.跨度S為10.5m時無檢修吊籠(序號6). ...
