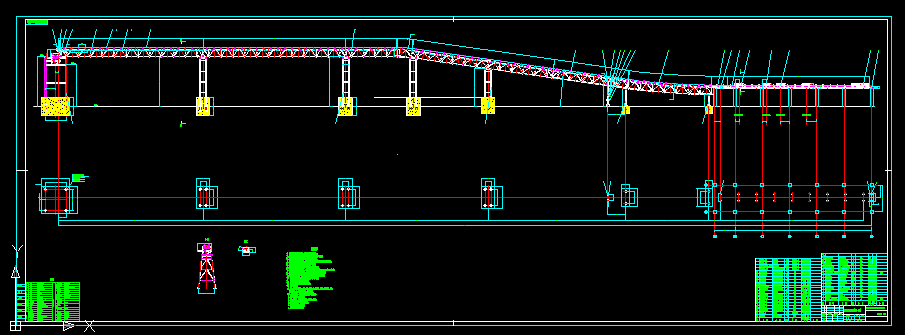

5#濾泥膠帶輸送機(3A-60)

文件大小： 715.65 KB
下載次數：
文件評級：
更新時間：2014-07-29
發 布人： 2942299280

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、所有零部件必須經檢驗合格，并進行組裝調試后方可出廠；
2、各滾筒軸線對輸送機機架中心線的垂直度公差值不大于2/1000；
3、各滾筒軸線與減速器低速軸軸心線的同軸度不超過0.2；
4、輸送機機架中心線直線度不大于50，并應保證在任意25米長度內的偏差不大于5；
5、滾筒軸線與水平面的平行度公差值不大于1/1000；
6、滾筒或托輥與輸送機機架要對中，其對稱度公差值不大于3；
7、托輥上表面應位于同一平面或一個公共半徑的弧面上，在相鄰三組托輥這間高低差不大于2；
8、清掃器清掃面應與們帶均勻接觸,其接觸接觸長度不應少于帶寬的85%;
9、輸送帶接頭的接縫處應平直,在10米長度上的直線度公差值不大于20;
10、膠帶與托輥要接觸良好,膠帶運行時,所有托輥應轉動靈活;
11、所有緊固件必須緊固,不得有松動現象;
12、每隔10組各安裝1組摩擦上下調心托輥;
13、整機油漆要求:
（1）、輸送機各部件涂漆前必須清掃毛刺、氧化皮、焊渣等臟物，油漆外觀要求均勻、光亮、完整、顏色一致，不應有明顯刷痕、堆積等缺陷。
（2）、在各零部件中，除已注明外，其余按下述要求刷漆：
a、所有油塞外露表面涂紅色油漆；
b、所有改向滾筒、上下托輥外露非加工表面涂紅色油漆；
c、各種機架外露非加工表面涂灰色油漆；
d、各滾筒緊定螺釘涂鈣基潤滑脂；
e、其余外露加工表面涂防銹漆； ...
