5噸小車總圖 M5 單,雙閘
  • 該文件為dwg格式
  • 文件大小： 139.89 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-30
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

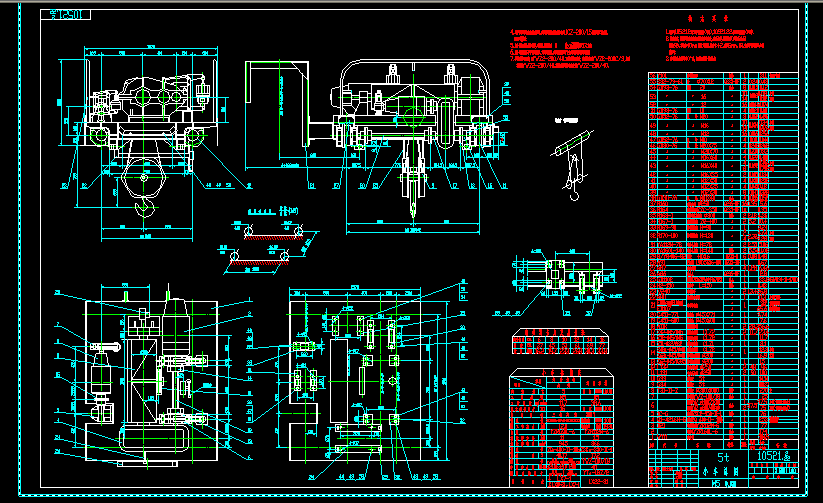

  • 5噸小車總圖 M5 單,雙閘

  • 技術要求
    1.總圖號10521.2表示單制動器(單閘),10521.22表示雙制動器(雙閘).
    2.所有底座,墊板和擋鐵在裝配時焊在小車架上,座子滿焊,墊板跳焊(焊縫長度大于 全長之半).擋鐵在40mm長度上滿焊,焊條t42,焊高6mm,座子,墊板下面的焊縫應提 前鏟平.
    3.當環境溫度超過40°時,電動機改用H級絕緣.
    4.用戶必須用電磁鐵制動器時,起升機構制動器允許改用JCZ-200/15代替液壓制動器, 圖面不作修改.
    5.室外用起重機加防雨罩,本圖總質量增至閘（單 2306 雙2354 kg）,輪壓增加5%左右.
    6.室外用起重機不帶調速裝置,無超速開關,超速開關僅用于主起升機構帶調速裝置.
    7.單制動器不調速,用YWZ2-200/40.雙制動器調速時,減速器側用YWZ2-200C/3,電動 機側用YWZ2-200/40.雙制動器不調速時全用YWZ2-200/40. ...
