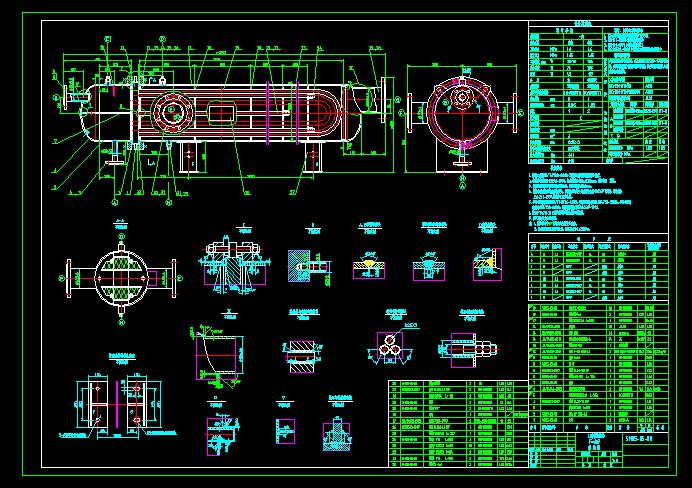

U形管換熱器 F=6㎡
  • 該文件為dwg格式
  • 文件大小： 325.89 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-30
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • U形管換熱器 F=6㎡

  • 技術要求
    1、焊接工藝按JB/T4709-2000《鋼制壓力容器焊接規程》執行。
    2、換熱管標準GB13296-1991，換熱管外徑偏差±0.20mm，壁厚偏差 。
    3、管板密封面應與管箱殼體軸線垂直，其垂直度公差為1mm。
    4、筒體與設備法蘭的角焊接接頭、管箱法蘭與封頭的角焊接接頭100%PT檢測，結果符合JB4730-1994規定中Ⅰ級為合格。
    5、不銹鋼接管按標準GB/T14976-2002，碳素鋼鍛件按標準JB4726-2000，不銹鋼鍛件按標準JB4728-2000，不銹鋼板按標準GB4237-1992。
    6、按JB/T4711-2003規定的要求進行涂敷與運輸包裝。
    7、管口及支座方位見本圖。
    8.《壓力容器安全技術監察規程》1999版
    9.焊接接頭除圖中注明外，其余按HG20583-1998中選 用；焊縫的焊角尺寸按較薄板的厚度；法蘭的焊接按相應法蘭標準中的規定。
    注：1、明細欄中帶 標記的為主要受壓元件。
    2、安全閥在管路系統中設置，啟跳壓力為0.63MPa。 ...
