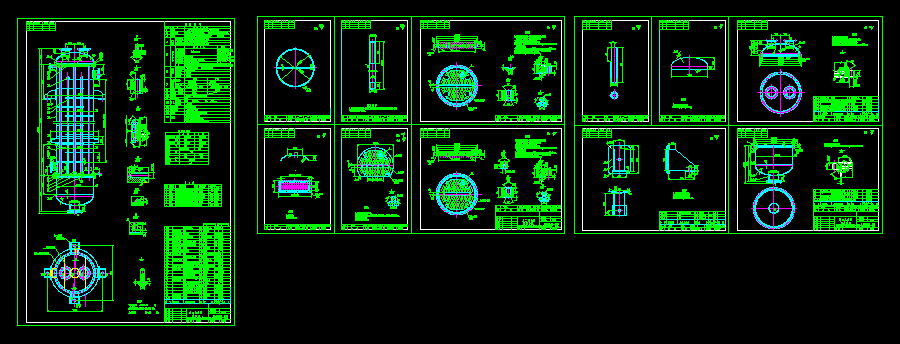

第二換熱器 BEM1000-0.30-0.55-100-4-57-2II.
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.管板材料應符合GB6654-1996的規定;可用16Mn鍛件替代.鍛件應按JB/T4726-2000規定的II級進行驗收.
2.管孔應嚴格垂直于管板密封面,其垂直度允差為0.08mm.
3.管孔鉆孔時要求≥96%的孔橋?qū)挾炔坏眯∮?3.41mm,允許最小孔橋?qū)挾葹?.15mm 且數量應控制在4%以?xún)?nèi).
4.螺栓孔中心圓直徑和相鄰兩螺栓孔弦長允差為±0.6mm,任意兩螺栓孔弦長允差為±2.0mm.
5.機械加工表面未注尺寸公差的極限偏差按GB/T1804--1992規定的m級.
6.管板管孔應與件18上管板,件14折流板的管孔配鉆,并作配鉆記號.
7.焊接采用電焊,焊條牌號按裝配圖要求.
8.管箱組焊完成后進行整體消除應力熱處理,法蘭及隔板密封面熱處理后加工.
9.隔板與封頭,法蘭之間采用雙面連續焊,焊縫腰高等于較薄件厚度
10.法蘭螺栓孔對中布置,其中心圓直徑及相鄰兩孔弦長允差為±0.6mm,任意兩孔弦長允差為±1.0mm..
11.螺紋的基本尺寸按GB196-81<<普通螺紋基本尺寸>>的規定,螺紋公差按GB179-81<<普通螺紋公差與配合>>的規定. ...
