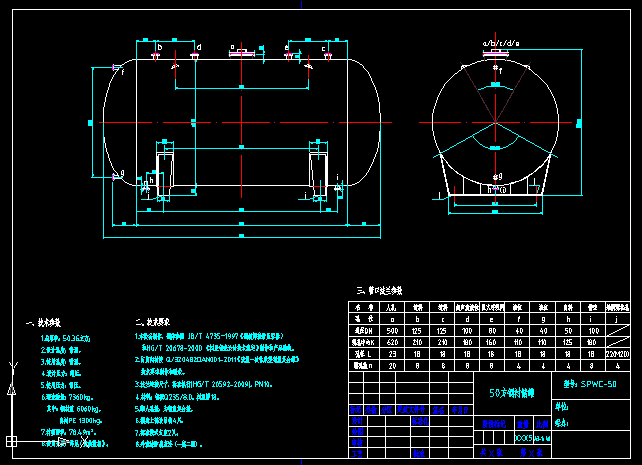

50T臥式儲罐
  • 該文件為dwg格式
  • 文件大小： 95.03 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-02
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 50T臥式儲罐

  • 50T臥式儲罐
    一、技術參數
    1.總容積：50.36立方；2.設計溫度：常溫。3.使用溫度：常溫。
    4.設計壓力：常壓。5.使用壓力：常壓。6.理論重量：7360kg。其中：鋼材重 6060kg。內襯PE 1300kg。7.襯塑面積：78.49m 。8.使用介質：詳見《腐蝕數據》。

    二、技術要求
    1.本設備制作，鋼體參照 JB/T 4735－1997《鋼制焊接常壓容器》和HG/T 20678-2000 《襯里鋼殼設計技術規定》制作和產品驗收。
    2.防腐內襯按 Q/320482DAN001-2011《滾塑一次性成型鋼塑復合罐》技術要求制作和驗收。
    3.法蘭連接尺寸，標準執行(HG/T 20592-2009)，PN10。
    4.材料：鋼板Q235/8.0。襯塑厚18。
    5.配人孔蓋，為鋼塑復合蓋。 ...
