輪式洗砂機總裝圖

文件大小： 84.25 KB
下載次數：
文件評級：
更新時間：2014-08-03
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

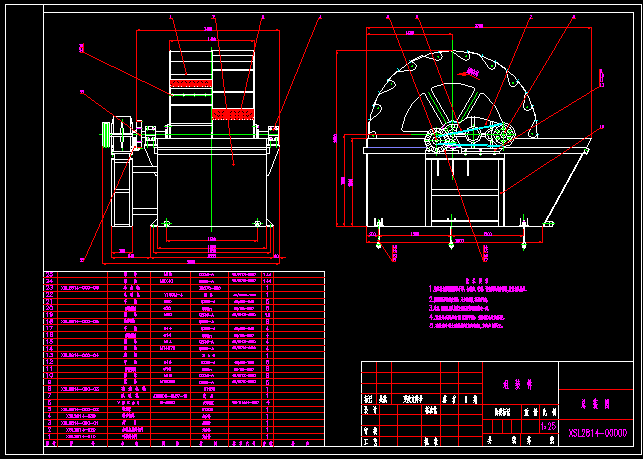

輪式洗砂機總裝圖
洗砂機廣泛用于砂石場、礦山、建材、交通、化工、水利水電、混凝土攪拌站等行業中對物料的洗選。
洗砂機（洗沙機）是配合制砂機使用的一種水洗式制砂的洗砂設備，輪斗式洗砂機（洗沙機）可以將制砂機制出的混合砂子洗去微量的石粉和雜質，從而提高砂子的質量。洗砂機（洗沙機）主要用于建筑工地、沙石廠、水電站混凝土大壩　工地、郵電電桿廠需單位沙石及鑄造用砂、玻璃廠石英沙及油井回填用砂的洗選、分級和脫水。
工作原理
編輯

輪斗式洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。
技術要求
1.裝配前各部件需清理干凈、去銹斑、毛刺，調整裝配好各部件,擰緊各處螺絲。
2.裝配后轉子旋轉應靈活，無卡阻現象,校正動平衡。
3.電機、減速機及其底座在設備安裝時再組焊在一起。
4.設備外表面應打光滑平整，噴防銹漆及設備漆。
5.在設備葉輪上噴涂旋轉方向標識,方向如圖所示。 ...
