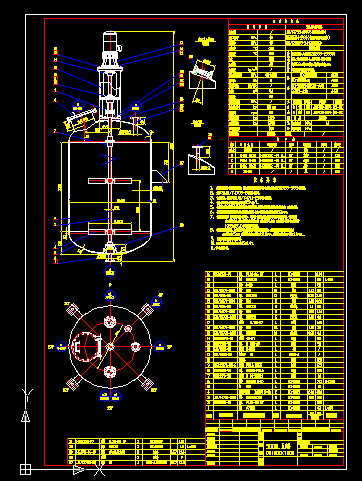

5000L反應釜 DN1600X1800
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、 角焊縫的焊角尺寸按較薄板的厚度，法蘭的焊接按相應法蘭標準中的規定;其余參照GB985~986中的規定。
2、 焊接工藝按JB/T4709-2000的規定。
3、 設備的油漆、包裝及運輸按JB/T4711-2003中的規定。
4、 設備水壓試驗時水中氯離子含量不大于25mg/l。
5、 設備試壓合格后不銹鋼表面應清除油污作酸洗鈍化處理，所形成的鈍化膜采用藍點法進行檢查，無藍點為合格。
6、 減速機機架凸緣與軸封底座凸緣與設備封頭組焊后一起加工其垂直度公差不大于0.83mm。
7、 設備組裝完畢后，先進行空運轉(鋼性軸)，時間不少于30分鐘;然后以水代料進行負荷運轉。設備內充水 至工作液位高度、充壓至設計壓力進行試運轉，時間不少于4小時。運轉過程中不得有不正常的噪音 [<85dB(A)]和震動等不良現象。
8、 攪拌設備組裝完畢后，應在試運轉過程中檢驗攪拌軸密封處的旋轉精度，在軸端密封處測定軸的徑向擺動 量不得大于0.5mm;軸的軸向串動量不得大于±0.2mm。攪拌軸下端擺動量不得大于1.0mm。.
9、 攪拌軸的旋轉方向應和圖示相符。
10、設備水壓試驗時密封處泄漏量不大于5ml/h。
11、管口方位按本圖。 ...
