ZT-30200轉筒干燥機總圖
  • 該文件為dwg格式
  • 文件大小： 276.25 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-03
  • 發 布 人： 2081840187
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

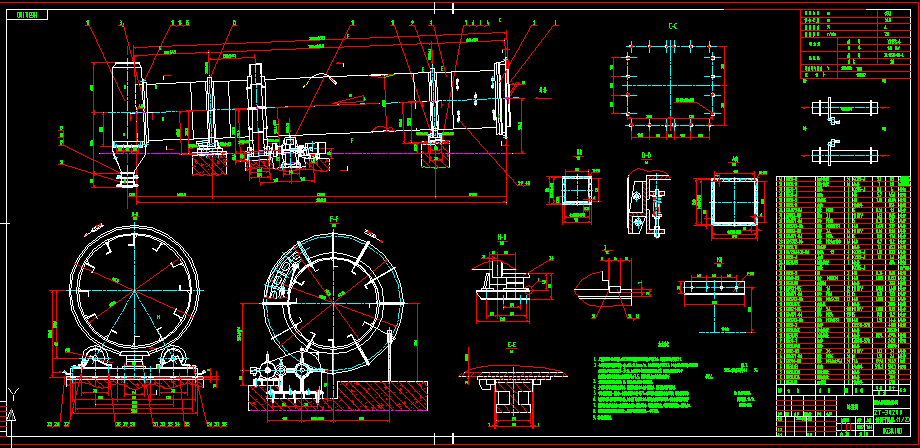

  • ZT-30200轉筒干燥機總圖

  • ZT-30200轉筒干燥機總圖
    技術要求
    1、以筒體兩端面中心線為準，垂直于連線的筒體兩端面徑向跳動不大于6，兩輪帶的同軸度不大于1。
    2、傳動裝置安裝斜度應與筒體一致，偏差＜0.1mm/m。大齒圈徑向跳動不大于2，小齒輪與大齒圈的最小齒側間隙齒頂間隙在冷態時應在于2-3之間，大齒圈與相鄰輪帶間距偏差不大于2，接觸斑點沿齒高不小于減速器高速軸與電機軸的同軸度偏差不大于0.5，輪帶與托輪表面的接觸長度不小于
    3、大齒輪彈簧板鉚釘孔的配鉆、鉸，應在大齒輪找正后與筒體配作。
    4、為了保證輪帶與托輪接觸面均勻，托輪軸與筒體中心線平行調整后，用壓鉛法進行嚴格檢查。
    5、托輪水槽應保持一定水位，使托輪輪緣浸入水中約70，并經常使水保持清潔和較低溫度，用進水管調節水
    6、為了減少托輪與輪帶表面的磨損，應在水槽 的水面上加入適量粘度的機油進行潤滑，托輪水槽用水量為每個
    7、筒體外表面及其它非加工表面涂淺灰色油漆，涂漆應均勻，不得有脫漆流痕、氣泡和裂紋等缺陷，外露機加工
    8、振打裝置按用戶要求焊在筒體上，若用戶合同沒明確提出，一律不供貨。 ...
