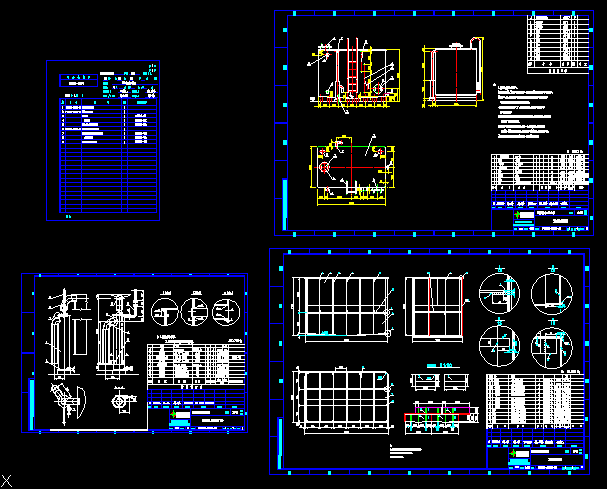

20立米水箱
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.水箱設計壓力小于0.2MPa.
2.水箱儲水容積21.2立方米（不包括斜底部分），水箱有效容積20立方米（從出水口中心至溢流面）。
3.各接管口、人孔、爬梯、溢流裝置、水位計、溫度計插座及高低水位信號器接口等布置示于本圖中，各部件分圖不再表示其橫向定位尺寸，以適應其布置的變更。
4.水箱所開孔洞以拼音字母表示如“A”，并列入開孔明細表內，其中排汽、排污出水管道等只表示孔徑未接出管子。
5.水箱的支座以假想線表示，推薦高度以最低點計為200mm，支座數量允許增加，安裝水箱時須“找平及填實”以保持支座能均衡受力.
6.水箱應作嚴密性的水壓試驗，將水箱裝滿水，用1-1.5kg的錘子，沿所有焊縫近距 焊縫30-50mm處輕輕敲打，試驗時間不能少于24個小時，并檢驗焊縫不應漏水。
7.經水壓試驗合格后的水箱，其外壁涂刷2度防銹漆，內壁涂刷2度耐高溫底漆。 ...
