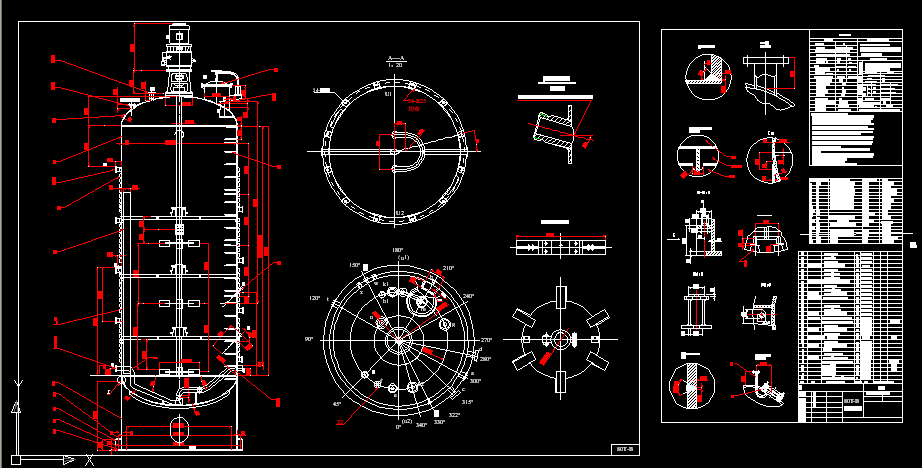

80t-B發酵罐

文件大小： 231.26 KB
下載次數：
文件評級：
更新時間：2014-08-06
發 布人： 2045924531

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1. 罐體內表面焊縫應打磨至與母體水平，罐內零件與罐體的焊接應滿焊，表面圓滑、無裂紋、氣孔、夾雜等缺陷，罐體內外表面均作拋光處理，內表面粗糙度400目(0.4U)，外表面粗糙240目(0.65U)。
2. 攪拌器與軸的組件應進行靜平衡試驗，減速機架的底座與上封頭組焊時要保證與筒體軸線的垂直度公差不大于底座外徑的1‰，
3. 攪拌設備組裝后，應在運轉中檢驗攪拌軸機械密封處的旋轉精度，在軸端密封處測定軸的徑向擺動量不得大于0.5mm，軸向竄動量大得大于0.2mm，攪拌軸下端擺動量不得大于0.75mm。
4. 設備試驗合格，全部組裝完畢后，先進行空運轉，時間不少于30分鐘，然后以水代料進行負荷運轉。設備內充水至工作液位高度，充壓至設計壓力進行試運轉（達到機械密封跑合時間，直到機械密封運轉正常為止）時間不少于4小時。在試運轉過程中，不得有不正常的噪聲和振動等不良現象。
5. 攪拌軸旋轉放向應和圖示相符合。攪拌軸密封處泄漏量不大于 5ml/h。
6. 容器按設計數據表上的壓力試驗合格后或運轉試驗合格后，應及時將水排除，并將水跡清除干凈，當不能達到達一要求時，應控制水中氯離子含量不得超過25毫克/升氯。
7. 管口、支座方位以工藝要求為準。
8. 本設備使用年限為20年，安全閥選用A42H-16。 ...
