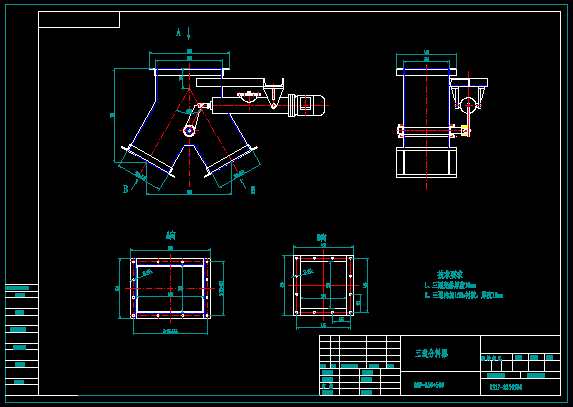

DSF-350x500電液三通分料器

文件大小： 81.38 KB
下載次數：
文件評級：
更新時間：2014-08-10
發布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

DSF-350x500電液三通分料器
電液動三通分料器有多種稱呼可稱為電液動三通分料閥，電液動三通溜子、人字閥，電液動三通分料器有手動、電動、氣動、分為正三通與側三通兩種。
2產品簡介

　　DSF-A（B）型電液動三通分料器[1] 可用于物料換向/分流流程。且允許在有料流通過時換向；DSF-C（D、E）型電液動三能分料器可用于物料換向分流流程，并且有閘門的動能；同時控制物料切斷或同時流通的作用。
3詳細介紹

　　DSF-A（B、C、D、E）型電液動三通分料器采用了電液推桿作動力源。因其具有自動過載保護性能，當運行受阻時，油路中壓力增高到調定的限額，溢流閥迅速而準確地溢流，實行過載保護。電機運轉在額定值內不會燒毀。當推桿運行至調定行程終端時，電液推桿油路集成塊中設計了自鎖機構，電機停止，活塞桿則自鎖在此位置上，處于保壓狀態。
其中DSF-A（B）型電液動三通分料器可用于物料換向/分流流程。
4工作原理

是通過電液推桿帶動三能分料器的轉軸機構，來控制翻板翻轉，達到物料換向的作用。
本產品可以直接將上部法蘭接在膠帶機頭部漏斗下或其它設備下料接口處，其一般用于在堆比重小于等于2.8t/m、且磨琢性較大、工作環境惡劣的條件下。考慮到其結構尺寸大、重量大（耐磨襯板較厚），上部法蘭無法承受自身重量，使用須根據實際情況另加支承。 ...
