離合器總成 FT350.21B.011
  • 該文件為dwg格式
  • 文件大小： 125.71 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-10
  • 發 布 人： 3011408539
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

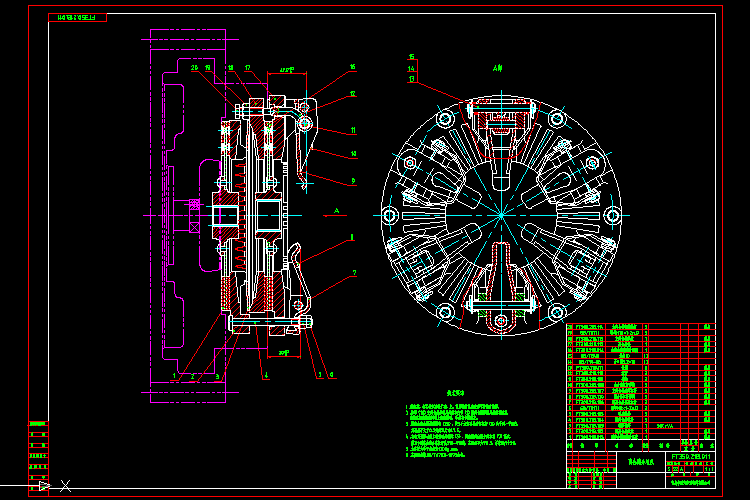

  • 離合器總成 FT350.21B.011

  • 技術要求
    1 .裝配前，各零件應清理干凈，主、副摩擦片總成表面不得沾有油污。
    2 .序號（16）主離合器摩擦片總成和序號（1）副離合器摩擦片總成花鍵孔 應能在相應的花鍵軸上自由滑動，不得有卡滯現象。
    3 .調整主離合器調整螺釘（20），使3個主離合器分離杠桿（9）處于同一平面內，其誤差不大于0.2并保證尺寸47.5。
    4 .在專用裝配臺架上擰緊球頭螺母（5），調整副離合器分離杠桿（7）高度，使3個副離合器分離杠桿處于同一平面內，其誤差不大于0.2，并保證尺寸39，
    5 .允許最大不平衡量為1200g.mm。
    6 .其他要求按JB/T6703-1993執行。 ...
