發動機總成

文件大小： 375.43 KB
下載次數：
文件評級：
更新時間：2014-08-11
發 布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

發動機總成
發動機（Engine）是一種能夠把其它形式的能轉化為機械能的機器，包括如內燃機（汽油發動機等）、外燃機（斯特林發動機、蒸汽機等）、電動機等。如內燃機通常是把化學能轉化為機械能。發動機既適用于動力發生裝置，也可指包括動力裝置的整個機器（如：汽油發動機、航空發動機）。發動機最早誕生在英國，所以，發動機的概念也源于英語，它的本義是指那種“產生動力的機械裝置”。
機體是構成發動機的骨架，是發動機各機構和各系統的安裝基礎，

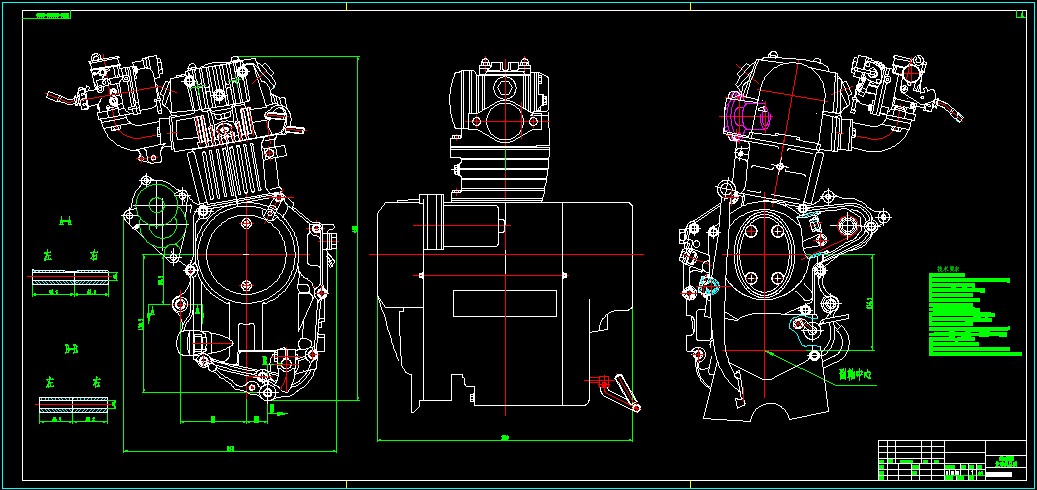

發動機結構解析圖
其內、外安裝著發動機的所有主要零件和附件，承受各種載荷。因此，機體必須要有足夠的強度和剛度。機體組主要由氣缸體、汽缸套、氣缸蓋和氣缸墊等零件組成。
技術要求
1.本圖為外購用圖；
2.主動鏈輪中心線到合箱面的距離為73.5mm;
3.外型: 450×280×255;
4.最大功率5.0kW/7500r/min；
5.標定功率及相應轉速：
4.5kW/(7000±500)r/min；
6.最大扭矩及相應轉速：
6.5Nm/(5000±500)r/min；
7.最低空載及穩定轉速：1500r/min；
8.最低燃油消耗率：367g/kW·h；
9.排氣污染物排放限值：
怠速法：CO≤3.8% HC≤800×10-6/
工況法：CO≤7g/km HC≤1.5g/km
NO/x≤0.4g/km
10.裝配良好，無漏油現象；
11.發動機從低轉速到高轉速時無雜音、異響；
12.主視面在裝配運輸過程中，不得有損傷、劃痕等。
...
