位置:首頁 > 機械圖紙

VP 440 球式單向閥

文件大小： 56.92 KB
下載次數：
文件評級：
更新時間：2014-08-11
發布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

VP 440 球式單向閥

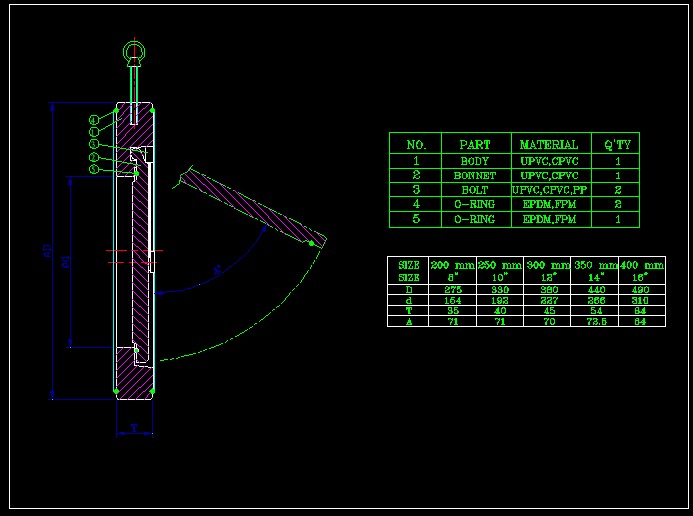

VP 410 對夾單片單向閥
單向閥又稱止回閥或逆止閥。用于液壓系統中防止油流反向流動,或者用于氣動系統中防止壓縮空氣逆向流動。
單向閥有直通式和直角式兩種。直通式單向閥用螺紋連接安裝在管路上。直角式單向閥有螺紋連接、板式連接和法蘭連接三種形式。液控單向閥也稱閉鎖閥或保壓閥，它與單向閥相同，用以防止油液反向流動。但在液壓回路中需要油流反向流動時又可利用控制油壓，打開單向閥，使油流在兩個方向都可流動。液控單向閥采用錐形閥芯，因此密封性能好。在要求封閉油路時，可用此閥作為油路的單向鎖緊而起保壓作用。液控單向閥控制油的泄漏方式有內泄式和外泄式二種。在油流反向出口無背壓的油路中可用內泄式；否則需用外泄式，以降低控制油壓力。

單向閥
安裝位置

單向閥就是止回閥旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。
注意事項
安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
止回閥只供防止各類管路或設備上流體介質逆流的單向啟閉閥。 ...
